Outils de Développement

Platine d'expérimentation PIC-P40

Platine d'expérimentation PIC-P40

Livrée toute montée (sans microcontrôleur), cette platine est spécialement conçue pour l'évaluation et le prototypage rapide à l'aide de microcontrôleurs PIC 40 broches à technologie Flash (type PIC16F877A ou PIC18F4550 par exemple). La platine dispose d'un connecteur permettant de recevoir un câble de programmation "PIC-PG1" ou un programmateur "PIC-PG2" ou "PIC-PG3". Nous proposons de nombreux accessoires optionnels au bas de cette page afin de faciliter la mise en oeuvre de la platine.


Le connecteur USB femelle et le câble USB proposés en option pourront servir si vous désirez utiliser un microcontrôleur PIC18F2550 sur la platine.

Caractéristiques:
- Support pour PIC 40 broches (PIC non livré)
- Quartz 20 MHz livré et monté sur support (vous pourrez ainsi modifier sa valeur à volonté)
- Circuit d'interface RS232 "Tx, Rx" (MAX232 livré sur support)
- Connecteur SUB-D 9 broches pour liaison série
- LED sur port RA0 (déconnectable via cavalier)
- Bouton-poussoir libre d'utilisation
- Bouton-poussoir de Reset
- Entrée d'alimentation sur connecteur DC
- Régulateurs intégrés + 3.3V / + 5V (sélectionnable par cavalier)
- Platine avec zone de développement vierge pré-percée
- Dimensions 100 x 80 mm

  Documentation complète (à consulter sur votre PC -> Faire "Enregistrer sous...")

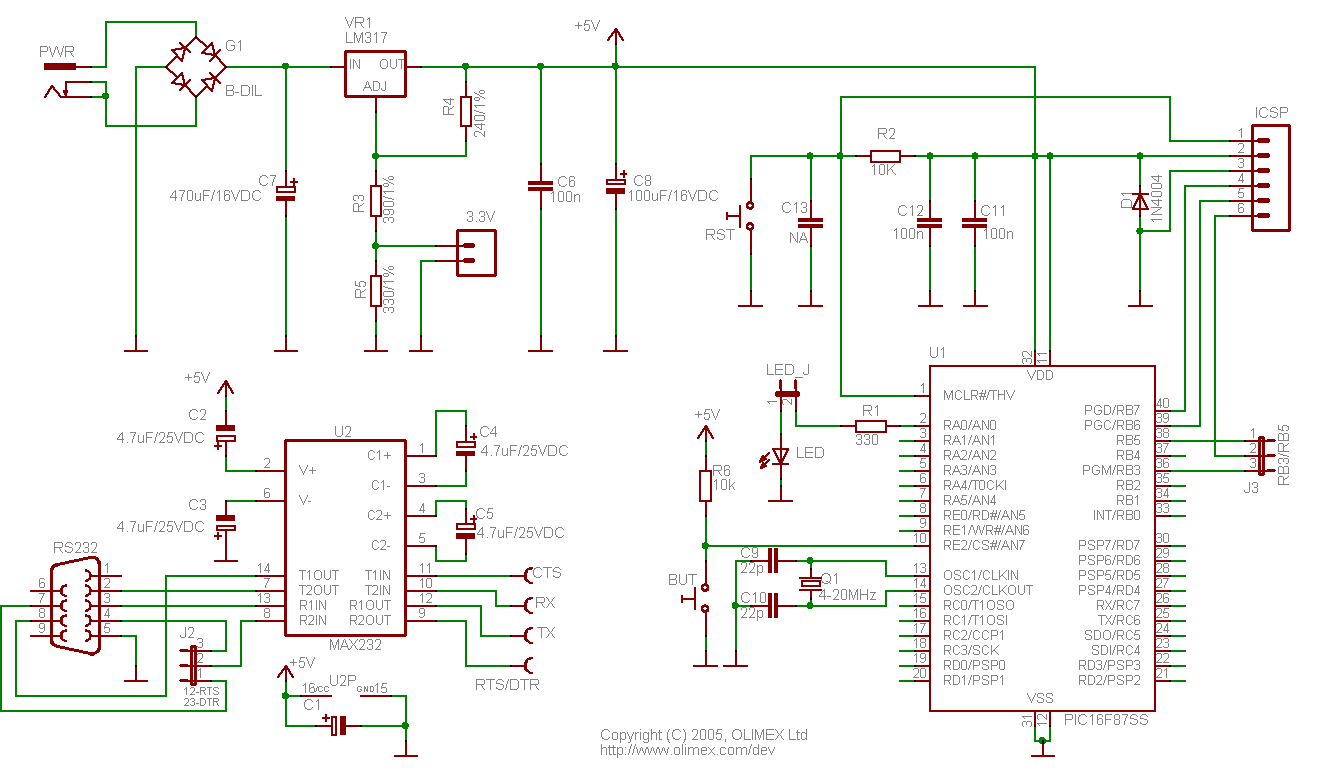

  Schéma de la platine "PIC-P40"
  Schéma du connecteur

Référence : PIC-P40
16.50 € HT   19.73 € TTC
     Quantité :
  » dont éco-participation : 0.01 € TTC
