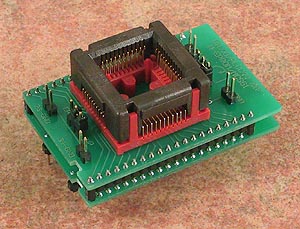

Adaptateur DIL40/PLCC44 ZIF W-EPROM / MCS51
- Type: Spécialisé pour MCS-51
- Composants: MCU famille 51 et EPROMs 16-bits
- Broches non connectées: 1, 13, 23, 33 pour EPROM
- Broches non connectées: 1, 12, 23, 34 pour MCS51
- Support: ZIF PLCC 44 broches
- Corps: -
- Cycles d'utilisation: 10 000
Sélection MCS51 ou EPROM par cavaliers (uP51 pour MCS51 et EPR pour EPROM).
Si besoin, vous pouvez connecter certaines des broches non connectée au GND ou 12VCC.
Raccordement des broches pour W-EPROM:
|
PLCC |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
|
DIL |
NC |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
NC |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
PLCC |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
|
DIL |
NC |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
NC |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
Raccordement des broches pour MCS51:
|
PLCC |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
|
DIL |
NC |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
NC |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
PLCC |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
|
DIL |
NC |
22 |
23 |
24 |
25 |
NC |
26 |
27 |
28 |
29 |
30 |
NC |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
Boîtier(s) supporté(s) par cet adaptateur:
|
PLCC44 |
|
|
| |
Disponible :
