Platine d'évaluation "EASYARM"
L'EasyARM est une excellente platine de développement pour microcontrôleur ARM7™ 64 broches LPC2148. Dotée d'un très bon rapport qualité / prix / possibilités / performances, cette dernière dispose de différents boutons-poussoirs et de Leds ainsi que d'un programmateur à connexion USB intégré qui vous permettra de télécharger vos programmes développés en assembleur ou avec n'importe quel type de compilateur pour ARM7™ LPC2xxx dans le LPC2148 livré avec le starter-kit.
| Doté de 64 broches, le LPC2148 est pré-soudé sur un module d'interface embrochable avec connecteurs au pas de 2,54 mm. Ce LPC2148 est vierge et se programme SANS BOOT Loader via le programmateur USB intégré sur la platine. Nous proposons au bas de cette page un autre module optionnel à base d'un LPC2214 avec 144 broches afin que vous puissiez également si nécessaire exploiter ces derniers sur le starter-kit "EasyARM". |
|
 |
La platine dispose d'un double port série ainsi que de différents emplacements destinés à recevoir des afficheurs LCD alphanumériques et graphiques optionels. A noter également que bien que dotée de son propre programmateur USB intégré, la platine dispose également d'un connecteur JTAG.

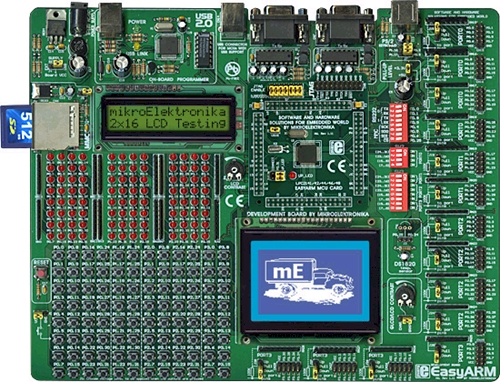

Vue détaillée de la platine: Les afficheurs LCD ainsi que la carte SD™ sont livrés en option
Les points forts de la platine "EasyARM"
 |
 |
 |
 |
Programmateur
USB intégré
|
Port USB
intégré
|
Double port
Série
|
Emplacement pour
DS1820 (option)
|
 |
 |
 |
 |
Connecteur pour
prise "DC"
|
Conneteur
JTAG à disposition
|
96 Leds intégrée
à la platine
|
Configuration pull-up
pull-down sur port |
 |
 |
 |
 |
Pull-up 3.3 V ou
5 V
|
96 Boutons-poussoirs
inétgrés
|
Sélection niveau à
appliquer sur BP
|
Reprise des ports
d'E/S sur HE10
|
 |
 |
 |
 |
Découplage sur le
microcontrôleur
|
Alim. externe ou
via USB
|
Connecteur pour
carte SD™
|
Sélection pour câble
JTAG (non livré)
|
 |
 |
 |
 |
BP Reset
intégré |
Réglage contraste
LCD graphique |
Réglage contraste
LCD alphanumérique |
Gestion
portPS/2 |
Programmateur intégré à la platine "Easy ARM"
Le programmateur USB intégré de la platine "EasyARM" est en mesure de supporter de nombreux microcontrôleurs ARM7™. Il est livré avec son logiciel de commande.
Nombreux exemples de programmes pour la platine "EasyARM"
La platine est livrée avec de nombreux exemples en langage "C" (le compilateur n'est pas livré): gestion d'un port série, gestion de 2 ports séries, pilotage d'une carte MMC™ via SPI, connexion Ethernet via SPI, exploitation convertisseur "N/A" via SPI, exploitation "A/N" via SPI, communication bus CAN via SPI, gestion clavier PS/2, clignotements et pilotages de Leds, adressage d'un afficheur LCD alphanumérique en mode 4 bits, adressage d'un afficheur LCD alphanumérique en mode 8 bits, gestion I2C™ (soft), gestion I2C™ (Hard), Gestion d'un afficheur graphique, Gestion capteur de température type DS18S20, Pilotage d'une carte mémoire SD™...
Platine "EasyARM"... un outil de développement évolutif !
Vous trouverez en fin de page une multitude de petits modules optionnels spécialement conçus pour s'enficher sur les connecteurs mâles d'entrées/sorties de la carte "EasyARM". Ces modules vous permettrons d'augmenter les possibilités de votre starter-kit.
Nous proposons également en option au bas de cette page un bloc d'alimentation, un capteur de température DS18S20 optionnel, un afficheur LCD alphanumérique 2 x16 caractères, un afficheur LCD graphique 128 x 64 pixels rétro-éclairé bleu, un câble de liaison série (si vous voulez exploiter les ports RS-232 de la platine).
Contenu de la platine "EasyARM":
- 1 platine (avec un LPC2148) - sans LCD, ni DS1820, ni carte SD™, ni câble série
- 1 CD-rom intégrant la notice (en Anglais) et la suite logiciel
- 1 câble de liaison USB (pour le programmateur intégré)
|
Disponible :
