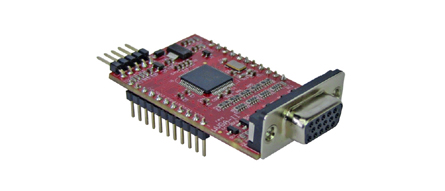

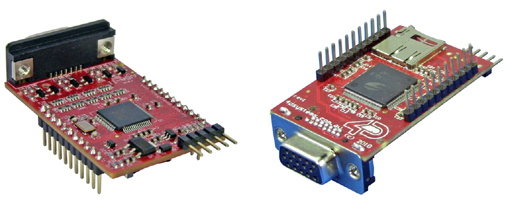

Module OEM "uVGA-II - SGC"
Equipé d'un contrôleur "PICASO-SGC" ce petit module "OEM" au format DIL avec connecteur VGA est capable d'afficher du texte, des images et des graphismes sur un écran VGA (non livré) au moyen d'ordres séries très simples issus d'un dispositif microcontrôlé externe.
Dès lors, n'importe quel microcontrôleur (PIC™, AVR™, MSP430, 68HCS12, ARM™, etc...) ou autre module PICBASIC, CUBLOC, ROVIN ou Arduino doté d'une liaison série pourra transformer un moniteur en un puissant dispositif de visualisation et d'affichage.
Capable de restituer des résolutions QVGA (320 x 240), VGA (640 x 480) ou WVGA (800 x 480), le module intègre également un connecteur destiné à recevoir une carte mémoire microSD™ (non livrée) laquelle pourra être utilisée pour stocker des images et des données diverses.
Le module s'interface très simplement au moyen de 5 broches (VSS / TX . RX / GND / RESET). 2 Rangées de 11 broches mâles au pas de 2,54 mm permettent d'avoir acccès à 16 port d'E/S ainsi qu'à une sortie PWM dédiée à la restitution de signaux sonores.
Plus d'une cinquantaine de commandes série ASCII très simples vous permettrons: d'effacer l'écran, de choisir la couleur de fond, d'afficher des pixels, de connaître la couleur d'un pixel particulier, de dessiner des cercles, des dessiner des cercles pleins, de dessiner des lignes, de dessiner des triangles, de dessiner des polygones, de sélectionner différentes tailles de fontes, d'afficher les textes en mode transparent ou opaque, d'afficher du texte ou des caractères ASCII à l'écran, de redéfinir et d'afficher des caractères, d'afficher une image (en envoyant les informations relatives à chacun de ses pixels), de remplir une surface, d'afficher des "boutons" sur l'écran, de copier des parties de l'écran, d'effectuer de petites animations (déplacements d'objets), de gérer les ports d'entrées/sorties, de gérer la carte mémoire microSD™ (non livrée), de générer des sons, etc...
Un petit module adaptateur "USB / Série" optionnel (proposé au bas de la page) vous permettra en association avec un logiciel dédié sur PC de télécharger très facilement et simplement vos images dans la carte micro SD™ (non livrée).
|
