Module d'acquisition "LabJack UE9"

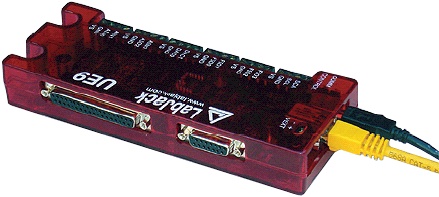

Disponible sous la forme d'un boîtier plastique, le module "LabJack UE9" est un système d'acquisition de données professionnel universel à connexion USB et Ethernet architecturé sur la base de 2 processeurs dont la puissance de cadencement" totale s'élève à plus de 168 MHz !
Doté de 39 "E/S", il se prêtera à de multiples applications dans le domaine de la mesure embarquée, de la recherche, de l'Education Nationale, etc... Le dessus du boîtier laisse apparaître des borniers à vis dédiés à la récupération de signaux, tandis que sur le côté, 2 prises sub-D vous permettrons de récupérer le reste des signaux. Livré avec de nombreux programmes de commande ainsi que des exemples de codes sources pour la plupart des langages, il pourra être très facilement et rapidement mis en œuvre au sein de vos applications.
Caractéristiques
- 14 entrées de conversion "A/N" 12 à 16 bits (suivant vitesse de conversion)
- Gamme de tension des entrées analogiques: ± 5 Volts ou 0 - 5 Volts
- Supporte acquisition temporelle "logiciel et matériel"
- Acquisition entrée analogique en streaming jusqu'à 50 Khz (Ethernet)
- 2 Sorties analogiques (12 bits)
- 23 entrées/sorties digitales
- Jusqu'à 2 compteurs 32 bits
- Jusqu'à 6 timers (Pulse Timing, sortie PWM, entrée quadrature)
- Raccordement sur connecteurs et borniers à vis
- Interface USB 2.0.1.1 full speed
- Interface Ethernet 10Base-T
- Double processeur
- Isolation electrique possible en mode Ethernet
- Aucune alimentation externe nécessaire en mode USB
- Livré avec câbles USB et Ethernet, tournevis et bloc secteur
- Utilisable avec le logiciel "free Express version DAQFactory Software"
- Dimensions du boîtier: 75 x 185 x 30 mm
- Conçu pour usages profesionnels
Les entrées analogiques:
Le boîtier dispose de 14 entrées de conversion analogiques/numériques externes + 2 entrées de conversion "analogiques/numériques" internes. Chaque entrée peut être individuellement configurée en mode unipolaire (0 - 5 V) ou bipolaire ( + 5 V ). La résolution des convertisseurs est de 12 bits avec une vitesse de conversion de 12 µs et jusqu'à 16 bits avec une vitesse de l’ordre de 12,7 ms). Les entrées peuvent être continuellement lues en mode "streaming" jusqu’à 50 Kéch./sec. Les fonctions de commandes/réponses (durée logiciel) prennent généralement quelques millisecondes pour être excécutées.
Support Modbus/TCP
Le LabJack UE9 est à metre d'être piloté par des applications disposant d'un mode de communication Modbus/TCP.
Les sorties analogiques
2 sorties de conversion "numériques/analogiques" sont disponibles avec une résolution de 12 bits (0 -
4,9 V). La durée d'établissement des sorties "numériques/analogiques" varie de l'ordre de 1,2 à 4 ms.
Les entrées/sorties "tout-ou-rien"
23 "entrées/sorties" tout-ou-rien disposent d'un temps de lecture/mise à jour de l'odre de 1,2 à 4 ms. 8 de ses ports peuvent être configurés pour des fonctions spéciales (6 en timers avec possibilités d’utilisation en Pulse Timing, PWM, entrées quadrature...) et 2 en mode compteurs 32 bits).
Les raccordements
Le raccordement des différents signaux se font via:
- Un connecteurs SUB-D 15 broches (12 entrées/sorties tout ou rien).
- Un connecteur SUB-D 37 broches (entrées de conversions analogiques /numériques,
sorties de conversion numériques/analogiques,entrées/sorties tout ou rien...).
- Des borniers à vis (autres signaux divers...).
Alimentation du boîtier
Le boîtier peut être directement alimenté via la prise USB (si vous l'utilisez avec ce mode de connexion).
Une tension de +5 Vcc externe est nécessaire si vous l'exploitez avec la connexion Ethernet.
Attention la tension doit être parfaitement régulée et filtrée. Nous proposons un bloc secteur optionnel en bas de page si nécessaire.
Drivers et codes sources pour le "LabJack UE9"
La grande "force" du module "LabJack UE9" réside (hormis son excellente qualité de conception et son prix compétitif) dans la possibilité de pouvoir disposer de très nombreux drivers et codes sources en téléchargement: DLL, OCX, LabView5™, LabView6+™, ActiveX
Une multitude d'exemples de programmes vous permettront également d'utiliser sans peine le module "LabJack UE9" pour les besoins de votre propre application.
- Exemple de logiciel d'acquisition 8 canaux.
- Logiciel de calibration.
- Utilisation du module en C++™.
- Utilisation du module en Visual C++™.
- Utilisation du module en Delphi™.
- Utilisation du module en ".NET".
- Utilisation du module en JAVA
- Utilisation du module en LabVIEW™.
- Utilisation du module en LabWindows/CVI™.
- Utilisation du module en VISUAL Basic™.
- Utilisation du module en Python™.
- Utilisation du module via un PocketPC.
- Etc, etc, etc...
Si vous ne disposez pas de langage de programmation, sachez que nous proposons également en option au bas de la page un logiciel spécialisé appelé "Profilab Expert". Ce dernier est un générateur d'applications "PC" basé sur une "saisie graphique". Ce dernier vous permettra d'afficher, de mémoriser et de traiter les données en provenance du boîtier "LabJack UE9" (ce logiciel est optionnel et il n'est pas livré avec le boîtier).
Vous trouverez ci-dessous la référence et le prix du boîtier seul (livré avec un CD-ROM, un câble USB, un câble EThernet) - Prévoir alimentation externe en cas d'utilisation via Ethernet. |
|
 | |
