Starter-kit "BIGAVR2"

Starter-kit "BIGAVR2"

Ce starter-kit est spécialement conçu pour développer sur les microcontrôleurs AVR 64 à 100 broches de la famille AVR. Dotée d'une très grande qualité de réalisation, la platine (où chaque composant est clairement identifié) est livrée avec un puissant microcontrôleur ATMega128 (monté sur une mini-carte support enfichable avec sorties au pas de 2,54mm). De nombreux exemples de programmes en assembleur, Pascal et en BASIC vous assurerons une prise en main immédiate.




La programmation se fait SANS BOOT Loader, c'est à dire que l'AVR à technologie Flash présent sur la platine est vierge et qu'il vous sera possible de procéder immédiatement à sa programmation ! Ce microcontrôleur dispose de 128 Ko de mémoire programme "Flash", de 4 Ko de mémoire RAM, de 4 Ko de mémoire EEPROM, de 53 ports d'entrées/sorties (dont 8 utilisables en canaux de conversion "analogique/ numérique" avec une résolution de 10 bits), de 3 timers, de différentes fonctions de gestion de signaux PWM, de 2 ports de communication série, d'un port de communication SPI™...

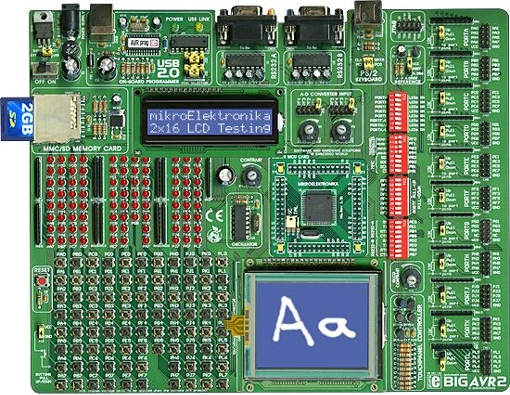

          Vue détaillée de la platine: Les afficheurs LCD et la carte SD sont livrés en option


La platine dispose d'un connecteur spécial capable de recevoir une dalle tactile optionnelle, laquelle devra être apposée sur l'afficheur graphique 128 x 64 optionnel. Dès lors, il vous sera possible à l'aide d'un des compilateurs optionnels proposés ci-dessous de piloter la dalle très facilement et simplement.



Les points forts du starter-kit "BIGAVR2"


86 BP intégrés
sur la platine

Marquage détaillé
au dos de la platine

Emplacement pour
DS1820 (option)
Programmateur
USB intégré

86 Leds intégrées
sur la platine

Dip-switch permettant
divers paramétrages

Reprise des E/S
sur connecteurs

Configuration des
ports série A et B

Résistances de
tirage (haut/bas)

Alimentation via
USB ou externe

Double port
série

Résistances de
tirage sur BP

Réglage entrées
analogiques

Mini carte CPU
interchangeable

Réglage du
contraste du LCD

Emplacement LCD
graphique (option)

Connecteur clavier
PS/2 (non livré)

BP Reset
intégré

Support carte
SD™ (non livrée)

Pilotage LCD en
mode 4 ou8 bits




Programmateur intégré à la platine du starter-kit "BIGAVR2"
Le programmateur USB intégré du starter-kit "BIGAVR2" est en mesure de supporter plusieurs microcontrôleurs AVR à technologie Flash.

  Logiciel du programmateur USB de la carte "BIGAVR2"
  Drivers USB pour le programmateur
  Méthode d'installation du drivers du programmateur





Nombreux exemples de programmes pour le starter-kit "BIGAVR2"
Le starter-kit est livré avec les compilateurs "BASIC" (MikroBASIC) et "Pascal" (MikroPASCAL) pour AVR en versions de démo (exploitables mais limités à 2 Ko). Une quantité impressionnante d'exemples de programmes pour ces langages (ainsi que des exemples en assembleur) sont également disponibles afin de vous assurer une prise en main immédiate en vous permettant ainsi de tester, d'étudier et de communiquer avec la plupart des périphériques que vous pourrez rencontrer dans les applications industrielles: afficheurs LCD alphanumériques ou graphiques, claviers de saisie, claviers de PC, affichage par Led, communication série, mesure et contrôle de température, conversion analogique / numérique, etc...



Parmis ces exemples vous trouverez entre autre:
Affichage valeurs analogiques sur Leds -  Affichage valeurs analogiques sur LCD - Transmission valeurs analogiques vers RS-232  - Gestion Timer 0 et mesure temporelle - Mesure de température avec DS18S20 - Exemple de communication SPI™ - Exemple de génération de sons - Gestion des interruptions sur le port B - Gestion des boutons-poussoirs - Affichage de textes sur écran LCD - Gestion des leds de la platine - Affichage de textes et de graphismes sur écran LCD - Exemple de communication I2C™ - Exemple de comunication RS485 -  Gestion d'afficheur graphique à base de circuit de gestion T6963 - Envoi de données vers un PC au travers d'une communication série - Gestion des Timer 0 / 1 / 2 - Gestion clavier PS/2 - Pilotage horloge RTC PCF8583 - Lecture / écriture sur carte CF™ ou MMC™ - Gestion capteur de température via bus OneWire™...

  Exemples de programmes divers pour le starter-kit "BIGAVR2"



Starter-kit "BIGAVR2"... un outil de développement évolutif !





Vous trouverez en fin de page une multitude de petits modules optionnels spécialement conçus pour s'enficher sur les connecteurs mâles d'entrées/sorties de la carte "BIGAVR2". Ces modules vous permettrons d'augmenter les possibilités de votre starter-kit en ajoutant des systèmes de communication Irda, EThernet, RS485, RTC, accéléromètre, etc...

Nous proposons également en option au bas de cette page un bloc d'alimentation, un capteur de température DS18S20 optionnel, un afficheur LCD alphanumérique 2 x16 caractères, un afficheur LCD graphique 128 x 64 pixels rétro-éclairé bleu, un câble de liaison série (si vous voulez exploiter les ports RS-232 de la platine)...


Contenu du starter-kit "BIGAVR2":
- 1 platine (avec un module support ATMEGA128) - sans afficheur LCD, ni capteur DS1820, ni câble
   série, si carte SD™
- 1 CD-rom intégrant la notice (en Anglais) et la suite logiciel
- 1 câble de liaison USB (pour le programmateur intégré)





  Manuel du starter-kit "BIGAVR2"
Référence : BIGAVR2
145.00 € TTC   (121.24 € HT)
     Quantité :
dont éco-participation : 0.03 € TTC
