Starter-kit "dsPIC PRO4"
La platine "dsPIC PRO4" est probablement l'outil de développement pour dsPIC™ 64 ou 80 broches doté du meilleur rapport qualité / prix / possibilités / performances du marché. Cette dernière dispose d'un programmateur à connexion USB intégré qui vous permettra de télécharger vos programmes développés en assembleur ou avec n'importe quel type de compilateur pour dsPIC™ dans le dsPIC30F6014A livré avec le starter-kit. Ce dernier intègre un générateur de signaux 16 bits, 144 K de Flash et 8 K de RAM.
| Le dsPIC30F6014A 80 broches est pré-soudé sur un module d'interface embrochable avec connecteurs au pas de 2,54 mm. Ce dsPIC™ est vierge et se programme SANS BOOT Loader via le programmateur USB intégré sur la platine. Nous proposons au bas de cette page d'autres modules optionnels à base d'un dsPIC™ 64 et 80 broches afin que vous puissiez également si nécessaire exploiter ces derniers sur le starter-kit "dsPICPRO4". |
|
 |
La platine dispose également d'un étage débuggeur ICD intégré vous permettant (si vous avez développé vos applications à l'aide du compilateur MikroC pour dsPIC™) de vérifier sur l'écran de votre PC les valeurs de vos variables, les valeurs des registres spéciaux (SFR) ou encore l'état de la mémoire EEPROM pendant l'exécution de votre programme afin de vous faire bénéficier d'un outil de mise au point extrêmement puissant et performant.

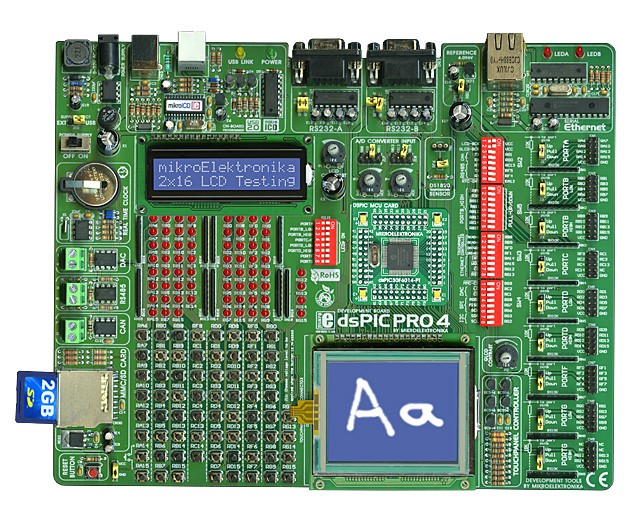

Vue détaillée de la platine: Les afficheurs LCD ainsi que la carte SD™ sont livrés en option
Les points forts du starter-kit "dsPIC PRO4"
 |
 |
 |
 |
Emplacement pour
DS1820 (option)
|
Alimentation externe
possible
|
Connecteur pour
ICD2 (option)
|
Programmateur
USB intégré
|
 |
 |
 |
 |
Double port
série
|
Liaison Ethernet
à base de ENC28J60
|
67 Leds intégrée
à la platine
|
Référence 5 V ou
4,096 V
|
 |
 |
 |
 |
Port CAN
|
Horloge RTC PCF8583
sauvegardée
|
Communication
RS485 intégrée
|
Reprise des ports
d'E/S sur HE10
|
 |
 |
 |
 |
Réglage contraste
des LCD
|
67 BP dispos
sur la platine
|
Sélection +VCC
ou GND sur BP
|
Alim. externe ou
via USB
|
 |
 |
 |
 |
Configurations
diverses via jumpers
|
Convertisseur "N/A"
12 bits intégré
|
Sélection pull-up
pull-down sur port
|
Leds de
signalisation
|
 |
 |
 |
 |
CPU 64 ou 80 broches
(dsPIC30F6014A livré) |
Connecteur pour
carte SD™ |
BP Reset
intégré |
Potentiomètres
sur conv. "A/N" |
Programmateur intégré à la platine du starter-kit "dsPIC PRO4"
Le programmateur USB intégré du starter-kit "dsPIC PRO4" est en mesure de supporter de nombreux microcontrôleurs dsPIC™. Il est livré avec son logiciel de commande.
Nombreux exemples de programmes pour le starter-kit "dsPIC PRO4"
 |
|
Le starter-kit est livré avec les compilateurs BASIC (MikrodsBASIC), "C" (MikrodsC) et "Pascal" (MikrodsPASCAL) en versions de démo (exploitables mais limités à 2 Ko) - les versions sans limitations sont disponibles en option au bas de la page. Une quantité impressionnante d'exemples de programmes pour ces langages (ainsi que des exemples en assembleur) sont également disponibles afin de vous assurer une prise en main immédiate en vous permettant ainsi de tester, d'étudier et de communiquer avec la plupart des périphériques que vous pourrez rencontrer dans les applications industrielles: afficheurs LCD, graphiques ou 7 segments, claviers de saisie, claviers de PC, affichage par Led, communication série, mesure et contrôle de température, conversion analogique / numérique, etc, etc... |
Parmis ces exemples vous trouverez entre autre:
Affichage sur digits 7 segments - Compteur sur afficheurs 7 digits - Pilotage LCD alphanumérique - Clignotement Leds - Mesure de température avec DS18S20 - Gestions timers - Gestion interruption et Watch-Dog - Affichage valeurs analogiques sur Leds - Transmission valeurs analogiques vers RS-232 - Affichage valeurs analogiques sur LCD - Communication I2C™ - Communication SPI™ - Exemple de génération de sons - Envoi et réception de donnée via Ethernet - Exemple de communication RS485 - Envoi/réception de code manchester - Génération signal sinusoïdale - Gestion timer 0 / 1 / 2 - Gestion clavier PS/2 - Pilotage horloge RTC PCF8583 - Lecture / écriture sur carte SD™ / MMC™, etc...
Starter-kit "dsPIC PRO4"... un outil de développement évolutif !
Vous trouverez en fin de page une multitude de petits modules optionnels spécialement conçus pour s'enficher sur les connecteurs mâles d'entrées/sorties de la carte "dsPIC PRO4". Ces modules vous permettrons d'augmenter les possibilités de votre starter-kit.
Nous proposons également en option au bas de cette page un bloc d'alimentation, un capteur de température DS18S20 optionnel, un afficheur LCD alphanumérique 2 x16 caractères, un afficheur LCD graphique 128 x 64 pixels rétro-éclairé bleu, un câble de liaison série (si vous voulez exploiter les ports RS-232 de la platine).
Contenu du starter-kit "dsPIC PRO4":
- 1 platine (avec un dsPIC30F6014A) - sans LCD, ni DS1820, ni carte SD™, ni câble série
- 1 CD-rom intégrant la notice (en Anglais) et la suite logiciel
- 1 câble de liaison USB (pour le programmateur intégré)
|
