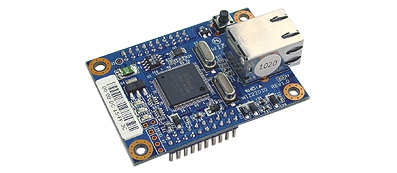

Mini serveur Web "WIZ220IO"
Conçu sur la base du microcontrôleur "W7100", le module "WIZ220IO" est un petit serveur Web doté d'une multitude de périphériques d'entrées et de sorties. Ce dernier est conçu pour les applications de contrôle et de pilotage à distance.
Il se présente sous la forme d'un module de faible dimensions avec un connecteur isolé RJ45 associé à 2 rangées de connecteurs mâles 20 broches donnant accès aux différents signaux.
Le module dispose de:
- 8 entrées tout ou rien
- 8 sorties tout ou rien
- 2 entrées de conversion "analogique/numérique" (résolution 12 bits)
- 2 sorties de conversion "numérique/analogique" (résolution 12 bits)
- 1 port série
L'ensemble de ces périphériques peuvent être pilotés/scrutés à distance au moyen du serveur Web intégré au module. Différentes pages permettent d'avoir accès aux différents ports d'entrées/sorties du modules.
Un utilitaire permet également de configurer plusieurs paramètres, de charger les pages Web dans le module ou encore de remettre à jour le Firmware du module.
Vous pourrez ainsi directement intégrer le module "WIZ220IO" (en temps que "module composant" à part entière) sur une application finale dans le cadre de la production (en "petites" et "moyennes" séries) de systèmes dotés d'une connectivité Internet.
| Caractéristiques techniques |
Réseau
|
|
10/100 BaseT (auto négotiation)
Auto MDIX |
|
| Protocole |
|
ARP, ICMP, TCP, DHCP, PPPoE, HTPP |
|
| Dimensions |
|
63 x 45 mm |
|
| Alimentation |
|
8 |
|
Vous pourrez trouver au bas de la page un connecteur femelle sécable dont vous pourez adapter la longueur au module "WIZ220IO" à l'aide d'un simple pince coupante (2 connecteurs seront nécessaires). Nous proposons aussi divers câbles réseau "RJ45" (croisé ou non) ainsi qu'un kit d'évaluation optionnel facilitant la mise en ouevre du module.
Tarif du module seul (consultez-nous pour remises quantitatives). |
