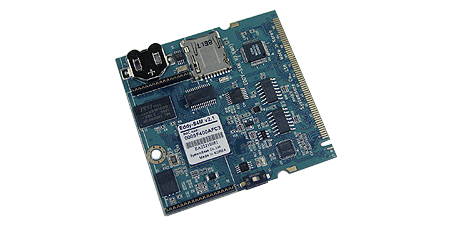

Module CPU "Eddy™ S4M v2.1"
"Eddy™ S4M V2.1" est un dispositif microcontrôlé miniature conçu sur la base d'un très puissant processeur ARM9™ cadencé à 210 MHz. Se présentant sous la forme d'un module enfichable au format miniPCI 124 broches, il dispose de 8 MB de mémoire Flash et de 32 MB de mémoire SDRAM.
Le module est doté d'une interface Ethernet (PHY) 10/100 Base-T, de 34 ports d'entrées/sorties, de 2 ports USB 2.0 (Host) + 1 port USB Device, de 2 ports RS232, de 2 ports RS422/RS485, d'une horloge temps réel avec support pour pile de sauvegarde ainsi que d'un connecteur pour carte mémoire microSD™ (la carte n'est pas livrée).
Bénéficiant de puissantes fonctionnalités de communications réseaux (avec gestion de protocoles divers: TCP, UDP, Telnet, ICMP, DHCP, TFTP, HTTP, etc...), il intègre un OS temps réel (Lemonix™ Real Time Linux) avec une application de conversion série <> Ethernet pré-chargée.
Le module est à ce titre livré avec un CD-ROM sur lequel sont disponibles divers utilitaires:
COM Port Redirector:
Ce logiciel vous permettra de créer jusqu'à 256 ports séries virtuels pouvant être adressés de façon transparente depuis la connexion Ethernet/Internet grâce à un driver (utilisable sous Windows™ 2000/2003/Vista).
PortView™:
Ce logiciel vous permettra de détecter les modules "Eddy™ S4M V2.1" présents sur le réseaux afin de pouvoir également les piloter et les configurer à distance.
TestView™:
Ce puissant logiciel vous permettra d'effectuer une multitude de tests de communications sur les modules "Eddy™ S4M V2.1".
Configuration via le serveur Web intégré:
Il est également posible de configurer les divers paramètres du module "Eddy™ S4M V2.1" via son serveur Web intégré. Ainsi vous pourez facilement modifier l'adresse IP du module, les "réglages" du port série (en mode RS232 ou RS422), l'état de ports d'E/S, etc... A noter que la configuration du module "Eddy™ S4M V2.1" est également possible via Telnet.
Intégrez le module "Eddy™ S4M V2.1" au sein de vos propres applications:
Nullement cantonné à un simple dispositif de conversion "série <> Ethernet", le module "Eddy™ S4M V2.1"
est de part la "puissance" de son processeur, associée à sa petite taille et à son tarif ultra compétitif, idéalement conçu pour être intégré au sein de vos propres applications. Nous proposons (en option) au bas de la page un starter-kit optionnel ainsi qu'une platine de test permettant de simplifier vos évaluations et dévelommement.
 |
|
OS embarqué
"Real Time Linux - Lemonix™":
Le module "Eddy™ S4M V2.1" embarque un
OS de type Lemonix™. Ce dernier est un
système Linux temps réel conçu sur
la base d'un Kernel Linux 2.6.x
(spécia-
lement adapté pour bénéficier d'une grande stabilité associée à un temps de réponse d'une latence inférieure à 37 µs).
Le starter-kit de programmation optionnel proposé au bas de la page vous permettra d'exploiter facilement et rapidement les possibilités de cet OS. |
 |
|
Développement sous environnement "LemonIDE™":
Livré avec le starter-kit optionnel du module "Eddy™ S4M V2.1", LemonIDE™ est un environnement de développement conçu sur une base open source Eclipse™.
Ce dernier met une puissante interface graphique (GUI) à votre dispositon afin de vous permettre le développement d'applications sous Lemonix™. La suite logiciel comprend un compilateur GNU C/C++, un éditeur de code source et un puissant debugger accessibles en quelques
"clics" de souris. |
 Il est maintenant possible de télécharger l'environnement de développement "LemonIDE™"
Cliquez-ici pour plus d'infos
(Vous devrez vous enregistrer pour avoir accès aux téléchargements)
|
Caractéristiques de base |
| Processeur |
ARM926EJ-S (210 MHz) |
| Mémoire |
8 MB Flash - 32 MB SDRAM |
|
Ethernet I/F |
10/100 Base-T (PinHeader, Niveau TTL) |
| Entrées / Sorties |
34 max. |
| Entrées conv. "A/N" |
4 canaux (résolution 10 bits) |
| Horloge RTC |
Oui avec support pour pile CR1220 |
| Interfaces |
2 ports RS232 + 2 ports RS422/RS485, SPI, TWI,
2 x USB 2.0 (Host) + 1 USB Device + MCI |
| Connexions |
Connecteurs femelles 144 broches au pas de 1,27 mm |
| Alimentation |
3,3 V (200 mA max.) |
| Dimensions |
59,75 x 61,80 x 7,6 mm |
| Poids |
15 g env. |
|
Caractéristiques gestion réseau |
| Protocoles |
TCP, UDP, Telnet, ICMP, DHCP, TFTP, HTTP, SNMP 1 & 2, SSH, SSL |
| Ethernet |
10/100 Mbps MAC / PHY |
| Connexion réseau |
IP Statique, DHCP |
|
Support logiciel |
| O/S |
Lemonix™ Real Time Linux |
| Logiciel de gestion |
SNMP, Web, PortView |
| Uploads |
TFTP, FTP, Web |
| Outils de développement |
LemonIDE™ & SDK |
Vous trouverez ci-dessous la référence et le prix unitaire du module "Eddy™ S4M V2.1"
(consultez-nous pour tarif quantitatif). |
Disponible :
Description détaillée
