Starter-kit "BIGdsPIC6"
La platine "BIGdsPIC6" est probablement l'outil de développement pour dsPIC 64-80 broches doté du meilleur rapport qualité / prix / possibilités / performances du marché.
Cette dernière dispose d'un programmateur à connexion USB intégré qui vous permettra de télécharger vos programmes développés en assembleur ou avec n'importe quel type de compilateur pour dsPIC dans le dsPIC30F livré avec le starter-kit.
Le dsPIC 80 broches est livré pré-soudé sur un modu-
le embrochable sur la platine "BIGdsPIC6". Ce dsPIC
est vierge et se programme SANS BOOT Loader via le
programmateur USB intégré sur la platine "BIGdsPIC6". |
|
 | La platine dispose également d'un étage débuggeur ICD intégré vous permettant (si vous avez développé vos applications à l'aide des compilateurs MikrodsBASIC, MikrodsC ou MikrodsPASCAL) de vérifier sur l'écran de votre PC les valeurs de vos variables, les valeurs des registres spéciaux (SFR) ou encore l'état de la mémoire EEPROM pendant l'exécution de votre programme afin de vous faire bénéficier d'un outil de mise au point extrêmement puissant et performant.

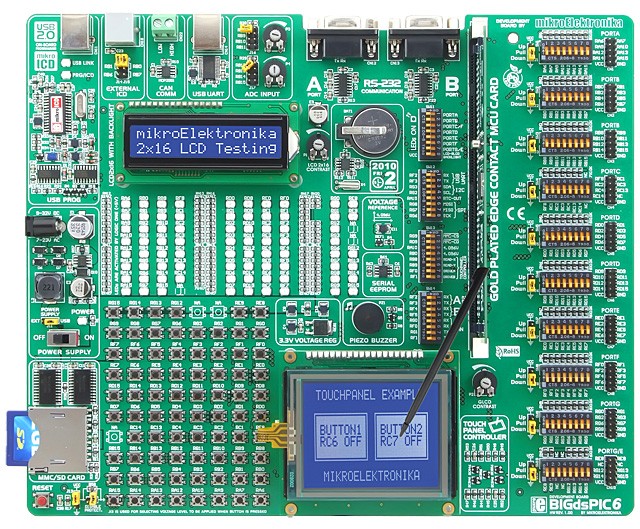

Vue détaillée de la platine: Les afficheurs LCD, carte SD et stylet ne sont pas livrés avec la platine
Les points forts du starter-kit "BIGdsPIC6"
Programmateur intégré à la platine du starter-kit "BIGPIC6"
Le programmateur USB intégré du starter-kit "BIGPIC6" est en mesure de supporter de nombreux microcontrôleurs à technologie Flash. Il est livré avec son logiciel de commande.
Les nouveautés de la platine du starter-kit "BIGdsPIC6"
 |
|
La platine "BigdsPIC6" dispose d'un interupteur "M/A", d'un commutateur DIL sur chacun des ports du microcontrôleur afin de pouvoir isoler totalement tous les ports des résistances de tirage, de la possibilité de pouvoir utiliser des afficheurs 2 x 16 caractères optionnels avec ou sans rétro-éclairage |
Mais également de la présence d'un connecteur spécial capable de recevoir une dalle tactile optionnelle, laquelle devra être aposée sur l'afficheur graphique 128 x 64 optionnel. Dès lors, il vous sera possible à l'aide d'un des compilateurs optionnels proposés ci-dessous de piloter la dalle très facilement et simplement. Vous disposez également d'un circuit d'extension de port et d'un pavé directionnel (flèches + validation).
Nombreux exemples de programmes pour le starter-kit "BIGdsPIC6"
Le starter-kit est livré avec les compilateurs BASIC (MikrodsBASIC), "C" (MikrodsC) et "Pascal" (MikrodsPASCAL) en versions de démo (exploitables mais limités à 2 Ko) - les versions sans limitations sont disponibles en option au bas de la page. Une quantité impressionnante d'exemples de programmes pour ces langages (ainsi que des exemples en assembleur) sont également disponibles afin de vous assurer une prise en main immédiate en vous permettant ainsi de tester, d'étudier et de communiquer avec la plupart des périphériques que vous pourrez rencontrer dans les applications industrielles: afficheurs LCD, graphiques ou 7 segments, claviers de saisie, claviers de PC, affichage par Led, communication série, communication USB, mesure et contrôle de température, conversion analogique / numérique, etc, etc...

Parmis ces exemples vous trouverez entre autre:
Starter-kit "BIGdsPIC6"... un outil de développement évolutif !
Vous trouverez en fin de page une multitude de petits modules optionnels spécialement conçus pour s'enficher sur les connecteurs mâles d'entrées/sorties de la carte "BIGdsPIC6". Ces modules vous permettrons d'augmenter les possibilités de votre starter-kit en ajoutant des systèmes de communication EThernet, IRDA, RTC, accéléromètre, etc...
Nous proposons également en option au bas de cette page un bloc d'alimentation, un afficheur LCD alphanumérique 2 x16 caractères, un afficheur LCD graphique 128 x 64 pixels rétro-éclairé bleu, une dalle tactile un câble de liaison série (si vous voulez exploiter les ports RS-232 de la platine).
Contenu du starter-kit "BIGdsPIC6":
- 1 platine (avec un dsPIC30F) - sans LCD, ni carte SD™, ni câble série
- 1 CD-rom intégrant la notice et la suite logiciel
- 1 câble de liaison USB (pour le programmateur intégré)
|
Disponible :
Description détaillée
