Platine "Muln" pour afficheur LCD
La platine "MuIn" est destinée à être raccordée à un afficheur LCD alphanumérique standard 4 x 20 caractères rétro-éclairé(compatible chipset HD44780) afin de pouvoir piloter ce dernier très facilement via une simple liaison série au moyen de votre propre microcontrôleur.
L'afficheur (une fois équipé de la platine "MuIn" pourra également être piloté via:
- Le port USB d'un PC (via un driver vous permettant de gérer un port série virtuel).
- Une liaison RS485
- A distance sans fil, en utilisant des modules radio 2,4 GHz optionnels (voir en bas de bage).
Un jeu de commandes et d'ordres séries très simples vous permettrons ainsi :
- D'afficher du texte sur l'écran
- De gérer la position et le mode d'affichage du curseur
- D'effacer l'écran
- D'afficher des bargraphs
- De générer des bips sonores sur un buzzer intégré (y compris des tonalités configurables)
- De modifier l'intensité du rétro-éclairage
- De disposer de 6 entrées/sorties compatible TTL et CMOS
- De disposer de 5 entrées de conversion "A/N" (résolution 10 bits)

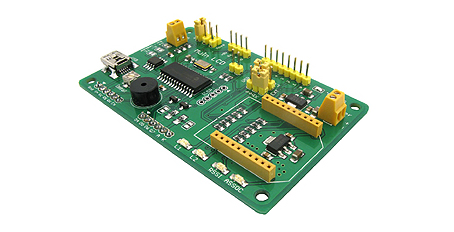

Vue de la platine "MuIn" raccordée sur un écran LCD (non livré).
A noter que la platine "MuIn" peut également être disponible pré-équipée de son afficheur (voir en bas de page).
Caractéristiques:
- Alimentations: 6 à 9 Vcc
- Consommation: 60 à 200 mA (suivant niveau du rétro-éclairage de votre afficheur)
Tarif de la platine "MuIn" (sans aucun afficheur). |
Disponible :
Description détaillée
