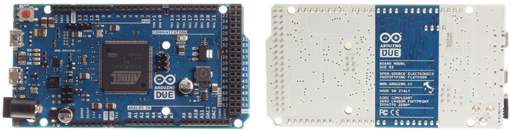

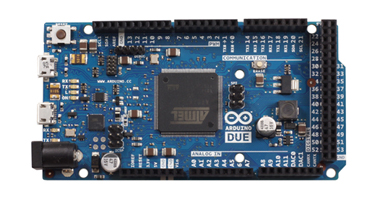

Platine Arduino "Due"
Les modules arduino™ sont des plate-formes de prototypage microcontrôlées "open-source" spécialement conçues pour les artistes, les concepteurs ou les hobistes. Cette version est achitecturée autour d'un AT91SAM3X8E associé à une interface USB (le câble est proposé en option au bas de la page).
Attention contrairement aux platines Arduino (Uno-328, Mega 2560 ou Leonardo) les ports d'entrées/sorties de cette platine sont destinés à recevoir uniquement des niveaux logiques 3,3 V !! Toutes tensions supérieures appliquées comme du 5 Vcc risquent d'endommager la platine !!!
L'ensemble des entrées/sorties de la platine sont disponibles sur des connecteurs femelles présents sur les bords de la platine.
Caractéristiques:
| Microcontrôleur |
AT91SAM3X8E |
| Tension de fonctionnement |
3,3 V |
| Tension d'alimentaion (recomandée) |
7- 12 V |
| Tension d'alimentaion (limites) |
6 - 20V |
| Nombre d'E/S |
54 (dont 12 pouvant générer des signaux PWM) |
| Nb ports "Analogique/Numérique" |
12 |
| Nb ports "Analogique" |
2 (DAC) |
| Courant max. par E/S |
130 mA |
| Courant pour broches 3.3 V |
800 mA |
| Courant pour broches 5 V |
800 mA |
| Mémoire Flash |
512 KB |
| SRAM |
96 KB (2 banques 64 KB et 32 KB) |
| Vitesse horloge |
84 MHz |
 |
|
Programmables via un langage proche du "C" (disponible en libre téléchargement), les modules Arduino peuvent fonctionner de façon autonome ou en communicant avec un logiciel "tournant" sur un ordinateur (Flash, MaxMSP...).
Nous proposons également au bas de la page:
- Un câble USB
- Un bloc d'alimentation secteur optionnel
|

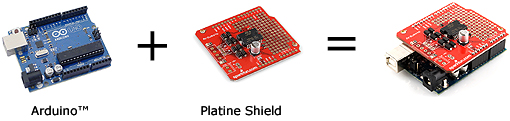

A propos des modules Arduino™ et des platines Shield:
Les différents signaux d'entrées/sorties des modules Arduino™ sont accessibles via des connecteurs femelles(au pas de 2,54 mm). De platines optionnelles (appelées Platines Shield) vous permettrons (une fois enfichées sur les connecteurs femelles des Arduino™) de leur adjoindre de multiples possibilités et interfaces supplémentaires. Vous trouverez ci-dessous la liste des différentes catégories de platines shield que nous pouvons vous proposer:
Attention, du fait que les ports d'entrées/sorties de la platine n'acceptent que du 3,3V, certaines platines Shields ci-dessous ne seront pas compatibles !
Shield pour Prototypage
Ces derniers vous permettrons de faciliter le développement et les phases de prototypages.
>>> Cliquez ici pour plus consulter la liste complète
Shield Bus de communication
Ces derniers vous permettrons d'ajouter des possibilités de communication EThernet, CAN ou USB à votre module Arduino™. Cliquez ici pour plus consulter la liste complète
Shield Afficheurs
Ces derniers vous permettrons d'ajouter des possibilités d'affichage à votre module Arduino™.
Cliquez ici pour plus consulter la liste complète
Shield Radiofréquence
Ces derniers vous permettrons d'ajouter des possibilités de communications sans fil à votre module
Arduino™. Cliquez ici pour plus consulter la liste complète
Shield Robotique
Ces derniers vous permettrons de concevoir des robots ludiques sur la base de votre module Arduino™.
Cliquez ici pour plus consulter la liste complète
Shield GPS / GSM
Ces derniers vous permettrons d'ajouter des possibilités de réception GPS ou de communication GSM/GPRS à votre module Arduino™. Cliquez ici pour plus consulter la liste complète
Shield Stockage mémoire
Ces derniers vous permettrons d'ajouter des possibilités de stockage mémoire à votre module Arduino™.
Cliquez ici pour plus consulter la liste complète
Shield Interface Home/Machine
Ces derniers vous permettrons d'ajouter périphériques permettant la création d'interfaces homme/ machine à votre module Arduino™. Cliquez ici pour plus consulter la liste complète
Shield Musique / Voix / Vidéo
Ces derniers vous permettrons d'ajouter des possibilités de restitution de fichiers audios, de reconnaissance vocale ou vidéo à votre module Arduino™.
Cliquez ici pour plus consulter la liste complète
Ouvrage Techniques
Nous proposons également une gamme complète d'ouvrages technique sur les modules Arduino™.
Cliquez ici pour plus consulter la liste complète
Boîtiers pour Arduino™
Nous proposons également une gamme complète de boîtier et de support pour votre module Arduino™.
Cliquez ici pour plus consulter la liste complète
 |
|
Nous proposons désormais en option un ouvrage technique en FRANCAIS qui se propose d’expliquer le concept de l'Arduino et de ses cartes de base.
Ce dernier expose les grands principes de la programmation et de l'interfaçage avec le monde extérieur au moyen de cartes d’extension (appelées shields).
Il est illustré avec des exemples de mise en œuvre et des informations tech-niques pour développer ses propres shields - Voir plus d'informations au bas de la page ou cliquez ici pour un accès direct. |
Le tarif ci-dessous concerne la platine "Arduino™ Due" seule:
|
Disponible :
Description détaillée
