Module d'affichage SmartGLCD 240x128

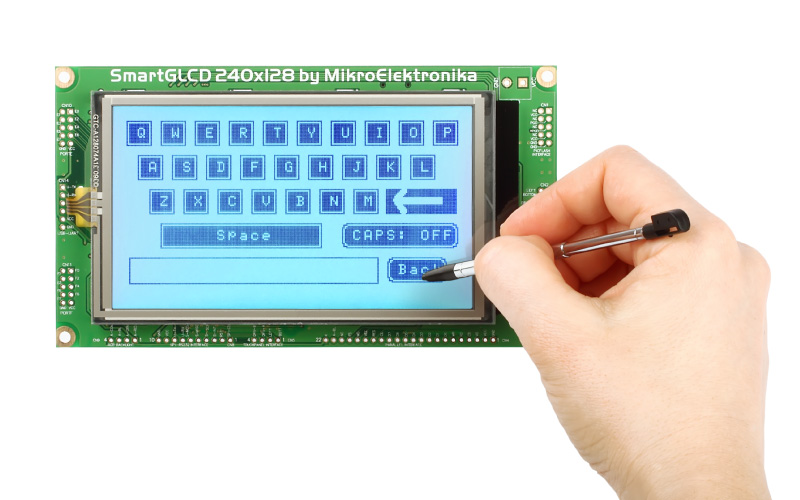

Le "SmartGLCD" est une plateforme de développement embarquée architecturée sur la base d'un microcontrôleur PIC18F8722 associé à un afficheur graphique 240 x 128 pixels de grande taille avec dalle tactile et rétro-éclairage RVB. De part la présence d'un bootloader intégré, la programmation du microcontrôleur PIC18F8722 peut se faire directement via sa liaison USB (sans nécessité l'acquisition d'un programmateur supplémentaire).
Le rétro-éclairage RVB de l'afficheur permet de choisir une multitude de couleur de fond. La programmation de la plateforme pourra s'effectuer en assembleur ou à l'aide de vos langages habituels pour microcontrôleurs PIC. Toutefois, nous proposons également (en option en bas de page) les compilateurs mikroelektronika ("C", Basic ou Pascal) spécialement adaptés à cet afficheur.
Nous proposons également un logiciel optionnel (voir en bas de page) appelé "Visual GLCD". Ce dernier permet d'accélérer et de simplifier la création d'interfaces IHM à base d'afficheurs LCD graphiques.

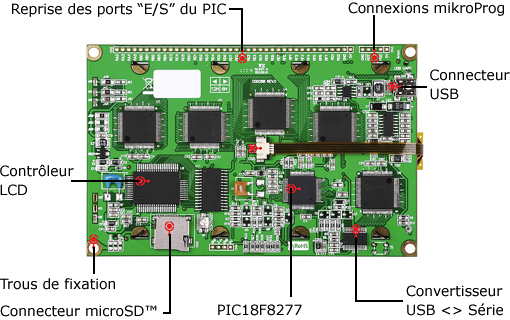

Le dos de la platine donne acces à un connecteur pour carte mémoire microSD™ (non livrée) lequel vous permettra de stocker des données ou des images pour l'écran LCD.
Une rangée de broches au pas de 2,54 mm permet la reprise des ports du microcontrôleur. Une seconde rangée de broches permet le raccordement de boîtier optionnel "mikroProg". Ce boîtier vous permettra de programmer le PIC de l'afficheur (sans utiliser son bootloader) et surtout de débugger votre application (à condition que vous programmiez celle-ci à l'aide d'un des compilateurs mikrorelektronika).
|
Disponible :
Description détaillée
