Platine "LPC3250 Developer's Kit"
Cette platine est spécialement conçue pour l'évaluation et le développement d'applications profesionnelles sur microcontrôleur ARM9™ ARM926EJ-S. Bénéficiant d'une multitude de possibilités, elle est idéale pour les bureaux d'études, les intégrateurs, les écoles d'ingénieurs, les universités, les I.U.T...

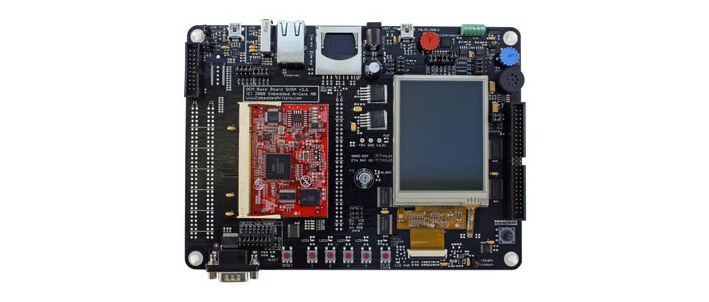

L'ensemble se compose d'un module "OEM" microcontrôlé enfiché sur une platine mère laquelle dispose d'un très grand nombre de périphériques et de connecteurs divers.
De faibles dimensions (66 x 48 mm), le module OEM intègre un très puissant microcontrôleur ARM926EJ-S avec 128 M de Flash NAND, 4 M de Flash NOR ainsi que 64 M de SDRAM.
Le module renferme également 256 K de mémoire E2PROM pour le stockage de paramètres divers.
Ce module dispose d'un connecteur 200 points SODIMM destiné à s'enficher sur la platine mère principale. |
|
 |

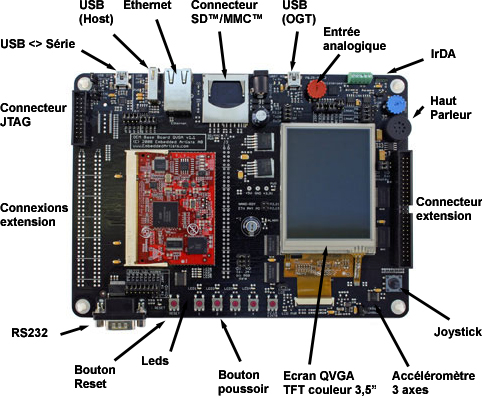

La platine mère principale (240 x 150 mm) possède un afficheur LCD graphique couleur QVGA 3,2" avec dalle tactile associé à une multitude de périphériques intégrés dont un connecteur permettant son alimentation depuis un bloc secteur optionnel (9 à 15 Vcc).
De part sa capacité mémoire, cette platine est toute indiquée pour recevoir un OS de type linux.
A noter qu'il a même été possible d'avoir un portage d'Android sur ce kit (cliquez ici pour plus d'infos).
L'ensemble comprend:
- La platine mère support
- Le module "OEM" à base de ARM926EJ-S
- Un câble USB
Le tout est livré avec un manuel d'utilisation, les schémas théoriques, un manuel Linux BSP ainsi que de très nombreux exemples d'applications:
- Utilisation d'interruption pour des mesures de tensions analogiques sur les canaux 0,1 et 2
- Utilisation de l'interface Ethernet
- Utilisations de la mémoire Flash
- Utilisation de l'afficheur
- Utilisation de l'horloge RTC
- Exemple de chargement de votre application en Flash ou sur SD™/MMC™
- Utilisation des cartes SD™/MMC™
- Utilisation des Timers
- Utilisation de la dalle tactile
- Utilisation du port série
- Etc...
Une fois votre application développée sur cette platine, il vous sera possible d'acquérrir uniquement le module OEM "ARM926EJ-S" afin de l'intégrer sur une platine mère de votre propre réalisation (consultez-nous). |
