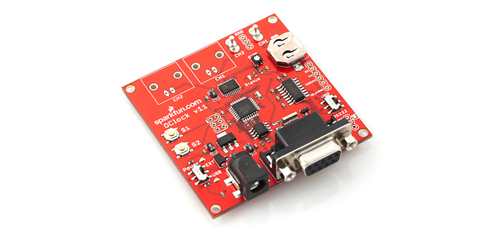

Platine AVR Oscilloscope Clock : O-Clock
Plate-forme ludique d'expérimentation, la platine O-Clock permet de convertir votre oscilloscope X-Y standard en horloge analogique, en jeu vidéo ou en terminal. Accessoirement, la platine peut également faire office de mini générateur de fonctions.
Cette dernière est basée sur un ATmega328 associé à un circuit d'horloge RTC temps réel DS1307 (avec sauvegarde par pile) ainsi qu'à un convertisseur AD7302.
Une programmation extrêmement astucieuse de l'ATmega328 (avec sources disponibles) permet l'affichage direct sur l'écran de votre oscilloscope (la platine devra être raccordée aux voies d'un oscilloscope au moyen de connecteurs BNC - non livrés). Des boutons-poussoirs permettent d'effectuer les différents réglage de l'horloge.
La platine dispose d'un port série ainsi que d'un bootloader simplifiant sa programmation.

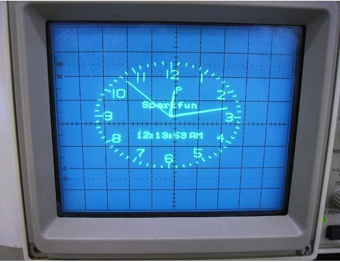

Exemple de résultat obtenu avec la platine O-Clock.
La platine est livrée seule (prévoir bloc d'alimentation optionnel - voir au bas de la page).
|
Disponible :
Description détaillée
