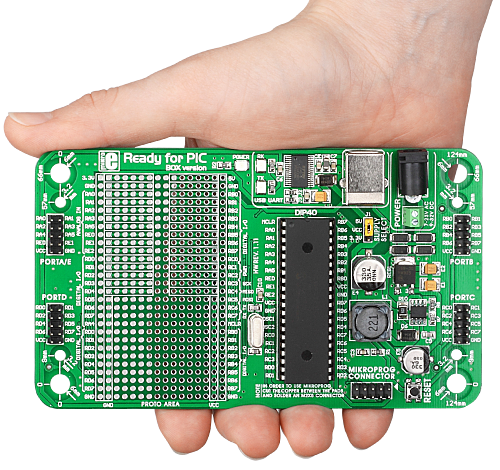

Platine d'expérimentation "READY FOR PIC"
Cette petite platine économique est idéale pour le prototypage et l'évaluation des microcontrôleurs PIC™ à technologie Flash en boîtier DIL 28 et 40 broches. Elle est livrée avec son câble USB. Un boîtier spécial est disponible en option.
La platine "PIC READY BOARD1" dispose:
- D'un étage de régulation 3,3 et 5 Vcc (pour entrée 9 à 32 Vcc ou 7 à 23 Vac)
Nous proposons un bloc secteur optionnel au bas de la page.
- D'un support double lyre 40 broches et 28 broches
- De 2 petites zones de prototypage à bandes.
- D'un port USB (convertisseur USB > série via circuit FTDI intégré)
- D'un bouton-poussoir de Reset.
- D'une reprise de tous les ports du microcontrôleur sur des connecteurs HE10 mâles.
(il est possible de raccorder des petites platines optionnelles sur ces connecteurs - voir ci-dessous).
- D'un connecteur HE10 mâle prévu pour recevoir le programmateur/débugger "mikroProg"
Les points forts de la platine "READY FOR PIC"
Photo non contractuelle
La nouvelle version de la platine "READY FOR PIC"est désormais livrée avec un microcontrôleur PIC16F887, lequel intègre un bootloader qui vous permettra de télécharger votre programme directement dans la platine sans utiliser de programmateur externe.
Il est toutefois possible d'utiliser un programmateur/débugger externe "mikroProg" si vous désirez effectuer du débuggage à l'aide d'un des compilateurs ("C" / "BASIC" / "PASCAL" de Mikroelektronika). Ces compilateurs sont proposés en option au bas de la page.
Exemple de montage avec le boîtier optionnel.
Note:
La platine est livrée seule (avec son PIC16F887), mais sans le programmateur/débugger "mikroProg".
Nous proposons également d'autres PIC optionnels au bas de la page.
|
Disponible :
Description détaillée
