Platine d'expérimentation "READY FOR PIC"
Cette petite platine économique est idéalement conçue pour le développement, le prototypage rapide et l'évaluation des microcontrôleurs PIC™ à technologie Flash en boîtier DIL 28 et 40 broches. Elle est livrée avec son câble USB et dispose (en option d'un boîtier spécialement adapté à son format).
La platine "READY FOR PIC" dispose:
- D'un étage de régulation 3,3 et 5 Vcc (pour entrée 9 à 32 Vcc ou 7 à 23 Vac)
Nous proposons un bloc secteur optionnel au bas de la page.
- D'un support double lyre 40 broches
- De 2 petites zones de prototypage à bandes et à pastilles.
- D'un port USB (convertisseur USB < > série via circuit FTDI intégré)
- D'un bouton-poussoir de Reset.
- D'une reprise de tous les ports du microcontrôleur sur des connecteurs HE10 mâles.
(il est possible de raccorder des petites platines optionnelles sur ces connecteurs - voir ci-dessous).
- D'un connecteur HE10 mâle prévu pour recevoir le programmateur/débugger "mikroProg"
Les points forts de la platine "READY FOR PIC"

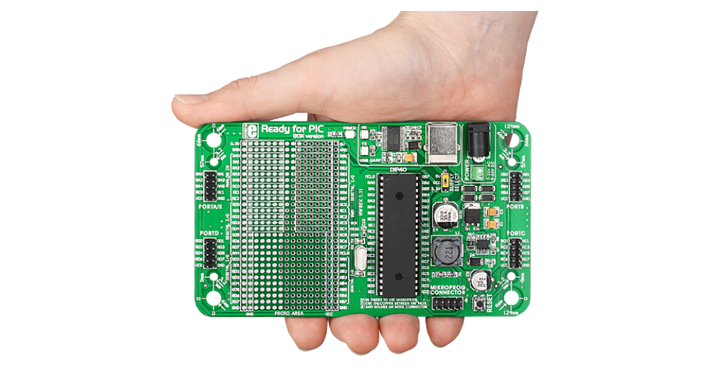

Photo non contractuelle (la platine est livrée avec un support 40 broches)
 |
 |
 |
 |
|
Trous de perçage pour
fixation
|
Trous de fixation pour
boîtier optionnel
|
Reprises ports sur
connecteurs HE10
|
Zone de
prototypage
|
 |
 |
 |
 |
|
Témoin Led
alimentation
|
Leds de visualisation
UART RX/TX
|
Quartz
11.0592 MHz Livré
|
Convertisseur FTDI
USB <> UART
|
 |
 |
 |
 |
|
Support pour PIC 28
broches (PIC non inclus)
|
Supports pour
PIC 40 broches
|
Connecteur USB pour
communication sur PC
|
Entrée pour "mikroProg"
(connecteur non inclus)
|
 |
 |
 |
 |
|
Entrée alimentation
via connecteur DC
|
Entrée alimentation
via bornier à vis
|
Régulateur 5V et 3,3V
intégré
|
BP Reset
intégré
|
La nouvelle version de la platine "READY FOR PIC"est désormais livrée avec un microcontrôleur PIC18F45K22, lequel intègre un bootloader qui vous permettra de télécharger votre programme directement dans la platine sans utiliser de programmateur externe.
Il est toutefois possible d'utiliser un programmateur/débugger externe "mikroProg" si vous désirez effectuer du débuggage à l'aide d'un des compilateurs ("C" / "BASIC" / "PASCAL" de Mikroelektronika). Ces compilateurs sont proposés en option au bas de la page.
Un boîtier optionnel (proposé en bas de page) vous permettra de protéger la platine.
Note:
La platine est livrée seule (avec son PIC18F45K22), mais sans le programmateur/débugger "mikroProg".
Nous proposons également d'autres PIC optionnels au bas de la page.
|
Disponible :
Description détaillée
