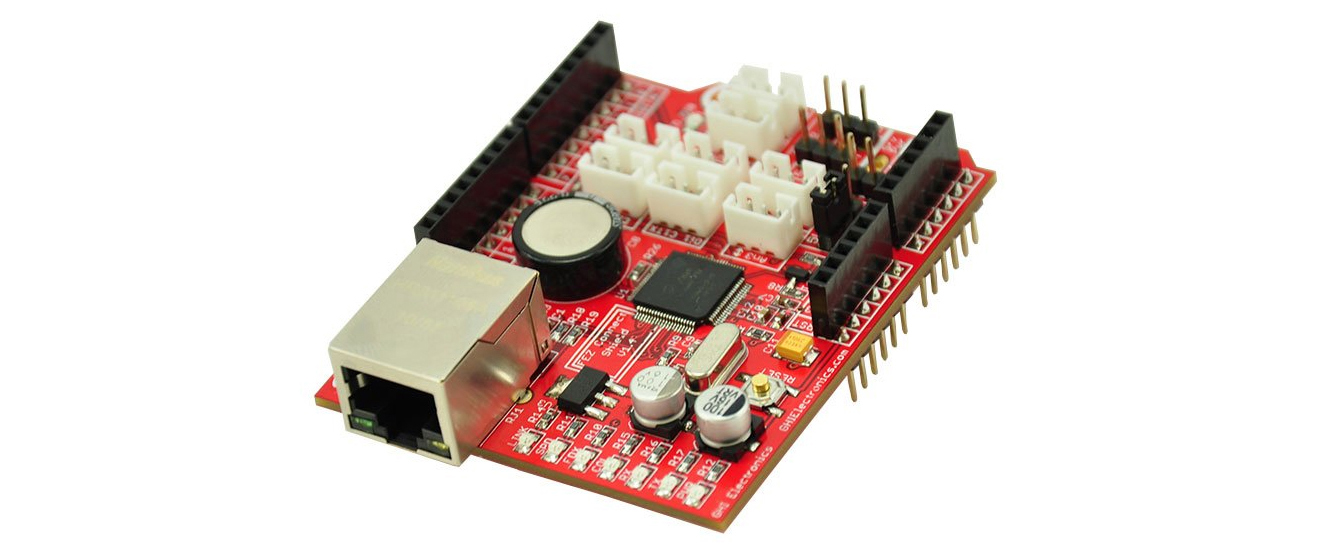

Platine "FEZ Connect Shield"
Cette platine "Shield" est spécialement conçue pour être insérée sur les modules FEZ Panda, FEZ Panda II et FEZ Domino. De part sont format standardisé, elle pourra également être utilisée avec les modules Arduino™.
Elle dispose de:
- 1 Port Ethernet (via un circuit WIZnet W5100)
- 2 connecteurs 3 plots pour recevoir des servomoteurs standards
- 8 emplacements pour connecteur JST (permettant d'y connecter les mini-modules FEZ)
- 1 super capa de 0,22F pour sauvegarder l'horloge temps réel des modules FEZ Domino/Panda II
(quand l'alimentation est "coupée")
- 1 bouton de RESET
- 1 Led programmable
- 7 Leds d'indications diverses (état alimentation, trafic Ethernet, vitesse, etc..)
- 1 cavalier de sélection des niveaux 5V ou 3,3V
- 1 étage de régulation 5Vcc (pour être compatible avec les Arduino™)

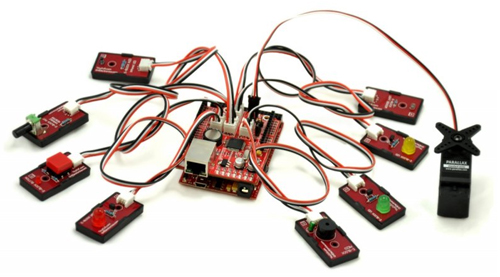

La photo ci-dessus montre la platine avec des modules optionnels (non inclus)
|
