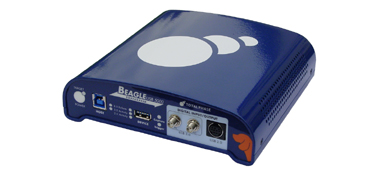

Analyseur "Beagle USB 5000 SuperSpeed"
Ce boîtier électronique est un analyseur de protocole USB 3.0 / USB 2.0 / USB 1.1 / USB 1.0 non intrusif permettant aux développeurs de "voir" et de comprendre ce qu'il "se passe" sur le bus USB de leur dispositif en étant capable de capturer, d'afficher et de filtrer l'état du Bus USB et le trafic avec une résolution de l’ordre de 2 ns (en USB 3.0) et 16,7 ns (en USB 2.0).
Ce dernier est l'outil de débug INDISPENSABLE pour tous les développeurs (harware/firmware/software) désirant tester leurs applications ou vérifier le fonctionnement et la fiabilité de leurs drivers.
Le "Beagle™ USB 5000" est probablement l’analyseur USB 3.0 / USB 2.0 non intrusif (jusqu’à 5 Gbps) de sa catégorie doté du meilleur rapport qualité / performances / prix actuellement disponible sur le marché. Avec lui, il est désormais possible que chaque développeur dispose de son propre analyseur haut de gamme sans qu'il ait besoin de partager son matériel avec ses collaborateurs. Dès lors, les gains de temps, de productivité (et donc d'argent) sont sans commune mesure avec le "Beagle™ USB 5000".
Sa mémoire intégrée de 2 GB vous permet de disposer d’une capacité d’acquisition virtuellement infinie (les données de sa mémoire sont continuellement transférées vers le PC afin de ne pas engorger celle-ci). Livré avec une malette de transport en plastique, le boîtier "Beagle™ USB 5000" nécessite une tension d’alimentation de 12 Vcc externe (a ajouter).

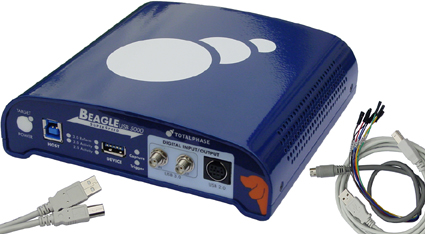

Divers câbles USB vous permettrons d’intercaler facilement et rapidement l’analyseur entre le périphérique USB à tester et le PC hôte.
Le "Beagle™ USB 5000" dispose également de plusieurs ports d’entrées/ sorties (1 E + 1 S adaptées à l’USB 3.0 et 4 E + 4 S pour l’USB 2.0) qui vous permettrons de synchroniser l’analyseur avec des périphériques annexes (oscilloscopes ou analyseurs logiques par exemple).
Ces différents signaux sont accessibles via des connecteurs SMA ainsi que via une mini-prise DIN 9 broches associée à un câble de raccordement (livré de base avec le boîtier "Beagle™ USB 5000").
Le boîtier "Beagle™ USB 5000" dispose également de 7 leds de visualisation permettant de donner immédiatement différentes indications sur son état: connexion avec le système hôte (en mode USB 3.0 et USB 2.0), présence d’activité et analyse du port USB, etat du Trigger, etc...
A noter qu'il vous est également possible d'étendre les possibilités de votre Beagle™ USB 5000 grâce à diveses option (fonctions de compaisons, carte mémoire aditionnelle....) - Voir en bas de page.
Logiciel "DATA CENTER"
Livré avec le boîtier "Beagle™ USB 5000", le logiciel "DATA CENTER" (extrêmement convivial et ergonomique) permet d'effectuer l’acquisition des données et l’affichage des paquets (en même temps que ces derniers apparaissent sur le bus). Bénéficiant de menus clairs et d’une aide en ligne, le logiciel "DATA CENTER" associé au "Beagle™ USB 5000" vous permet de bénéficier d’une multitude de fonctionnalités. |
|
 |
Gestion spécifique des fonctionalités du BUS 3.0 :
Le "Beagle™ USB 5000" dispose d’une détection de polarité ainsi que des fonctions: Automatic support for data scrambling - Spread sepctrum clocking - receiver detection.
Détection automatique d’erreur de bas niveau:
Le "Beagle™ USB 5000"est capable de détecter efficacement les erreurs: Invalid PID, bad CRC, Timeout, frame sequence errors, etc...
Débit supportés:
Le "Beagle™ USB 5000" supporte les communications de type: USB 3.0, USB 2.0, USB 1.1 et USB 1.0 avec les vitesses 5 Gb/s, 480 Mb/s, 12 Mb/s et 1,5 Mb/s.
Suppression "hardware" des packets:
Le "Beagle™ USB 5000"dispose d'un filtre "hardware" capable de sup-primer certains packets afin de réduire la quantité de données cap-turées. Le filtre pourra ainsi par exemple supprimer les paires de packets vides tels que IN/NAK et PING/NAK.
Puissantes fonctions de filtrage:
Le logiciel "DATA CENTER" permet de filtrer le trafic USB selon de nombreux paramètres tels que les endpoint, adresse, PID, données, pattern...
Fonction décodage de Classe USB:
Cette fonction extrêmement puissante permet d’afficher en temps réel les informations USB "brutes" (et donc par nature, difficiles à interpréter) en informations plus explicites et immédiatement compréhensibles afin de faciliter et d’accélérer le répérage et l’analyse des transactions. Ainsi le Beagle™ USB 5000 sera en mesure d’afficher en clair les évènements liées aux échanges USB de périphériques AUDIO (V1.0 - V2.0), de périphériques de communication (CDC), d’opération de mise à jour de Firmware (DFU), de Hub, de class HID, de dispositifs de stockage de mémoire de masse, de Network Control Model, d’imprimante, de dispositifs vidéo (V1.0 - V1.1), de PTP, de MDLM et bien d’autres à venir au cours des mises à jour disponibles via Internet.
Le logiciel "DATA CENTER" est compatible avec les environnements Windows™ 2000, XP, Vista™, Windows7™ (32 et 64 bits), Linux, Mac OS X (version Intel™ de Mac OS X 10.5 Leopard™ et 10.6 Leopard™).
Développez vos propres applications !
Il vous est également possible de développer vos propres applications d'analyses en langage C/C++, C#, VB, .NET, ou encore Python™ grâce aux différentes API livrées. Compatibles avec les environnements Windows™, Linux et Mac OS X, cesdernières sont utilisables librement sans licence, ni royalties afin que vous puissiez exploiter les possibilités du Beagle™ USB 5000 dans vos processus de tests automatisés.

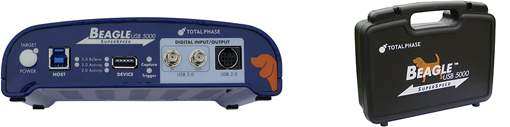

Contenu du "pack de base":
- Boîtier "Beagle™ USB 5000"
- Malette de transport
- 2 câbles de liaison USB
- 1 câble d'extension d'E/S
|
