Kit d'expérimentation "RedBee RFID"

Kit d'expérimentation "RedBee RFID"

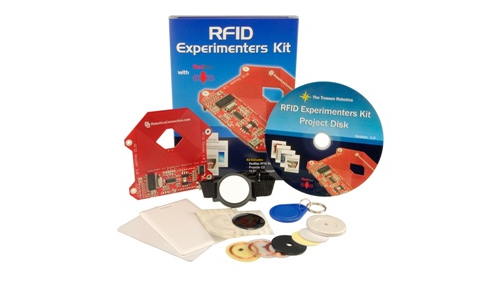

Cet ensemble est spécialement conçu pour évaluer et développer rapidement des applications "RFID". Il se compose d'une platine "RedBee" (faisant office de lecteur RFID avec antenne intégrée), associée à 13 Tags RFID 125 KHz ainsi qu'à un CD-ROM comprenant les documentations complètes ainsi que 5 exemples d'applications détaillées.

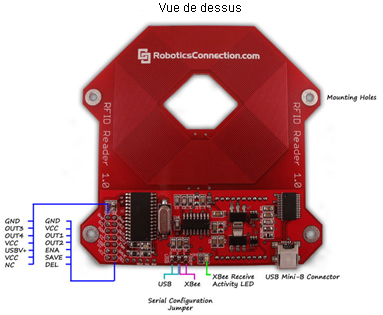

De faibles dimensions (92 x 91 mm), la platine "RedBee" est compatible avec les TAG RFID 125 KHz (avec puce EM41xx). Cette dernière dispose d'un port de communication USB, de 3 Leds de visualisation ainsi que de 4 ports logiques d'entrées/sorties configurables.

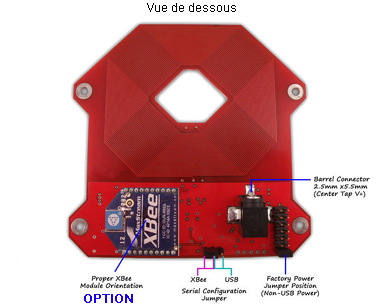

Les différents raccordements de la platine "RedBee" s'effectuent au dos par le biais de broches mâles au pas de 2,54 mm. A noter également la présence d'un support permettant de recevoir un module de communication radio 2,4 Ghz optionnel de type "XBee™" (proposé si nécessaire en bas de page).





Le microcontrôleur intégré à la platine "RedBee" vous permettra d'exploiter cette dernière selon 3 modes   possibles:


Mode "autonome":
Dans ce mode, la platine pourra être utilisée de façon autonome. Vous pourrez déterminer une liste de TAGs RFID "autorisés", lesquels activerons une sortie logique lors de leur présentation devant le lecteur. Un TAG non "enregistré" n'aura aucune action sur la sortie logique.




Pour ce faire, il vous faudra tout de même configurer au préalable la platine "RedBee" via un PC en la reliant via sa liaison USB. La platine "RedBee" sera alors vue (côté PC) comme un port série "virtuel". Dès lors, un simple terminal de saisie (type hyper terminal™ ou autre) vous permettra par le biais de commande ASCII très simples de:

- Connaître la version de firmware de la platine.
- Effectuer un Reset de la carte.
- Reconfigurer la platine avec les paramètres "usines".
- Modifier la vitesse de communication série de la carte.
- Modifier l'état d'un port (alors configuré en sortie logique).
- Lire l'état d'un port (alors configuré en entrée logique).
- Mémoriser les données d'un TAG devant faire partie de la liste de TAGs "autortisés" (il est possible
  de mémoriser jusqu'à 48 TAGs dans la mémoire de la platine).
- Mémoriser automatiquement le dernier TAG présenté devant le lecteur dans la liste des
  TAGs "autorisés".
- Effacer automatiquement le dernier TAG présenté devant le lecteur dans la liste des
  TAGs "autorisés".
- Effacer les données d'un TAG faisant partie de la liste de TAGs "autortisés".
- Récupérer la liste des codes des TAGS présents dans la liste des TAGs "autorisés".
- Effacer totalement la liste des TAGs "autorisés".

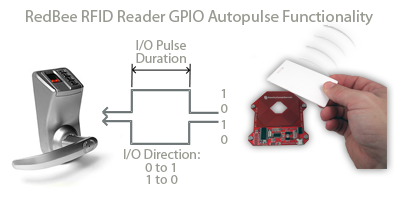

- Programmer la durée d'impulsion que subira un port (alors configuré en sortie logique) lorsqu'un TAG
  (présent dans la liste de TAG autorisé) est passé devant le lecteur.
- Désactiver ou activer l'antenne RF (afin de limiter la consommation si le lecteur n'est pas utilisé).

Une fois la configuration de la platine "RedBee" effectuée, vouspourrez déconnecter cette dernière du PC afin de pouvoir l'utiliser de façon autonome.



Mode "mono-lecteur" esclave:
Dans ce mode, la platine est destinée à être reliée en permanence au port USB d'un PC. Vous devrez alors développer une application capable de gérer les informations en provenance de la platine "RedBee". Votre logiciel pourra être développé avec n'importe quel langage capable de gérer des données séries. Vous pourrez mémoriser les TAGs "autorisés dans la mémoire du PC (la platine "RedBee" envoyant systématiquement les codes des TAGs RFID présentés devant son lecteur) - ceci permet de mémoriser un nombre plus important de TAGs "autorisés". Dans ce mode, l'ensemble des commandes ASCII présentés ci-avant sont bien sûr toujours reconnus par la platine "RedBee".



Mode "sans-fil" (mono-poste ou réseau):
Dans ce mode la platine "RedBee" pourra être "délocalisée"' du PC servant à analyser les trames des TAGs RFID. La communication USB sera alors remplacée par une communication radio sans fil à l'aide de modules optionnels 'XBee™". Votre lecteur pourra ainsi se trouver dans une pièce différente du PC d'analyse.

Pour ce faire la platine "RedBee" devra être équipée d'un module radio "XBee™" et le PC d'analyse devra recevoir une platine d'interface "WRL-08687" + un module "XBee™" (l'ensemble de ces produits sont proposés en option en bas de page).

Des lors, vous pourrez utiliser votre système RFID selon les mêmes conditions que le mode "mono-lecteur esclave"... mais sans fil entre le PC et le lecteur RFID.

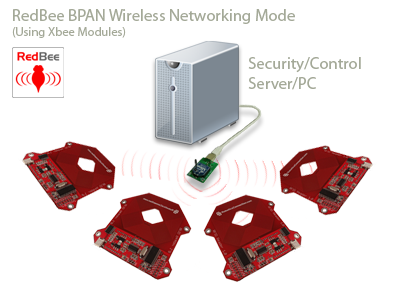

A noter enfin que ce mode permet également la gestion de plusieurs platines "RedBee" déportées grâce à une gestion "réseau radio" (vous pourrez alors savoir quelle platine "RedBee" - parmis plusieures - vous envoie des données). Nous proposons ainsi également la platine "RedBee" seule au détail en bas de page.



Librairies ".Net"

   Si nécessaire, des librairies avec 2 exemples d'applications en VS2008 C# vous permettrons de tester les possibilités de la platine "RedBee":

- En mode "mono-lecteur esclave"

- En mode radio avec gestion réseau





Le CD-ROM livré avec le kit d'évaluation renferme également 5 applications détaillées avec pour certaines les codes sources accessibles (en Visual Studio .Net 2008).



Exemple de réalisation avec description pas a pas d'une modification d'un coffre-fort à commande par clavier afin de pouvoir permettre une utilisation via un pilotage par TAGs RFID.




RFID Logger: cette application avec code source permet l'enregistrement au fil de l'eau des TAGs détectés. Le logiciel est capable de gérer plusieurs lecteurs déportés en indiquant sur quel lecteur le TAG a été détecté.




RFID Racers: cette application avec code source permet la réalisation d'un logiciel de gestion d'un parcours (balisé par des TAGs RFID) que devra emprunter des voitures radiocommandées. Le logiciel indique la durée du parcours de la voiture gagnante (laquelle sera passée par tous les check-points).




RFID Windows Logging: cette application avec code source permet l'autorisation au logging de Windows™ (Vista/Win7) via un Tag RFID.




Exemple de réalisation avec description pas a pas d'un système de contrôle d'accès avec pilotage de la fermeture d'une porte de maison.

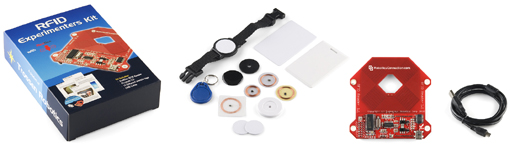

Vue complète du kit d'expérimentation "RedBee":




  Documentation du kit d'évaluation
  Documentation de la platine "RedBee"



Référence : ASS-RFIDEXP

Tarif disponible sur simple demande.
Merci de créer un compte et de nous contacter pour obtenir ce dernier.
