Mini serveur web à interfaces 2 entrées / 1 sortie

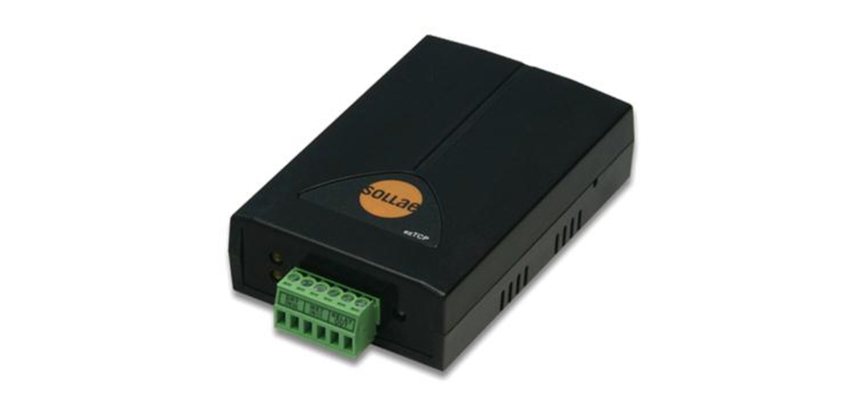

De dimensions réduites, économique, polyvalent et simple à mettre en oeuvre, le boîtier "CIE-H12" fait office de mini-serveur "web" doté de 2 entrées et d'une sortie relais. Ce dernier est spécialement conçu pour la réalisation d'applications de contrôle et de pilotage à distance.


Le boîtier "CIE-H12" dispose:

- De connexions sur borniers à vis débrochables (2 entrées et 1 sortie relais)
- De Leds de visualisation des états des entrées/sortie
- D'un connecteur RJ45 pour le branchement Ethernet/Internet
- D'un connecteur pour alimentation 5 Vcc (non livrée, disponible en option)
- De la possibilité d'un montage sur rail-Din via connecteur optionel


Bornier E/S avec Leds de visualisation		Connecteur RJ45 et alimentation

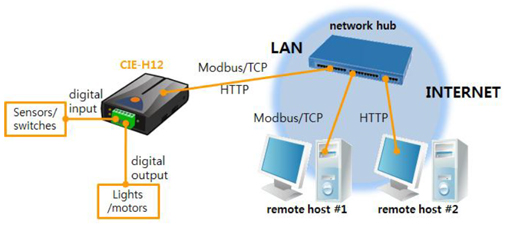

Tous ces périphériques sont accessibles au travers de la connexion "TCP/IP". Le module est également capable de supporter les modes Web Server (HTTP) et Modbus/TCP ainsi qu'un mode "stand alone" dans lequel vous pourrez définir l'état que devront prendre les sorties en fonction de l'état de certaines entrées.

Le CIE-H12 pourrra donc être utilisé selon 3 modes de fonctionnement:

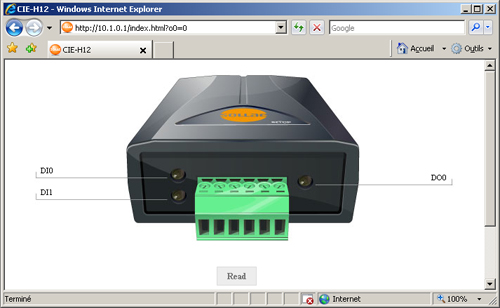

1) En mode Web Server (contrôle des entrées/sortie à distance) via ethernet ou internet depuis une page HTML dans la mémoire du module CIE-H12 (page HTML modifiable)



Note: Le Firmware du "CIE-H12" vous permettra si nécessaire de modifier et de charger
         votre propre page WEB à l'intérieur de la mémoire du module afin que vous puissiez
         personnaliser votre application. Le changement d'état des entrées et l'état de la sortie
         du module "CIE-H12" pourront ainsi être visualisés par vos propres représentations
          graphiques.




2) En mode Modbus/TCP via internet avec 2 modules CIE-H12
Dans ce mode les entrées du module 1 pilotent la sortie du module 2 et inversement

3) En mode autonome par macro
    Ce mode permet de définir automatiquement l'état de la sortie en fonction de celle des entrées.

Caractéristiques de base
Processeur	Coeur ARM7™
Mémoire	ROM: 256 K de mémoire Flash - RAM: 64 K
Entrées (optocouplé)	2
Sortie Relais	1 (contact sec 1 T - Utilisation sous 28 Vcc max. / 5 A max.) Le boîtier n'est pas prévu pour piloter des dispositifs alimentés sur le secteur.
LAN	10/100 Base - T Ethernet
Protocole	TCP / UDP / IP / ICMP / ARP / DHCP / PPPoE DNS / DDNS / HTTP / Modbus/TCP
Alimentation	5 Vcc (+ 0,5 Vcc) / 305 mA env.
Dimensions (sans câble) - Poids	96 x 57 x 24 mm - 68 g
