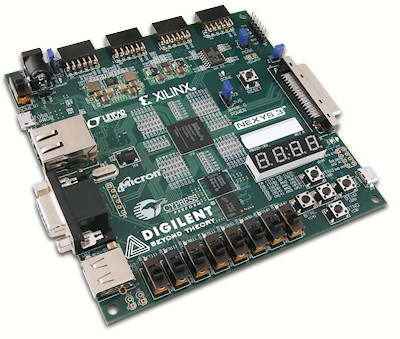

Platine d'évaluation "NEXYS3"
Conçue sur la base d'un très puissant FPGA Spartan-6™ de Xilinx™ (associé à de nombreux périphériques: boutons-poussoir, interrupteurs, afficheurs 7 segments à Leds, Leds, sortie VGA, port Ethernet 10/100, port USB 2.0, extensions sur connecteurs, etc...), cette platine de développement professionelle est idéale pour l'apprentissage rapide des techniques de conception numérique moderne.
De part son excellent rapport qualité / prix / performance, la platine "NEXYS3" conviendra tout aussi bien pour la réalisation d'applications de décodage logique très simple comme pour la mise au point de réalisations extrêmement complexes et puissantes. La platine est livrée avec un câble USB permettant sa programmation depuis un compatible PC. La platine est entièrement compatible avec la suite logiciel WebPack™ disponible en téléchargement sur le site de Xilinx™.
Caractéristiques principales:
- Base de développement FPGA complète avec câble de programmation "USB" livré
- Equipé d'un FPGA Spartan-6™ (XC6LX16-CS324)
- 48 MB16 MB RAM, 16 MB PCM et 16 MB SPI PCM
- Ethernet 10/100 SMSC LAN8710 PHY via RJ45
- Régulateur à découpage intégrée
- Oscillateur 100 MHz
- 4 connecteurs d'extensions pour utilisation de modules optionnels "PMOD" (voir au bas de la page):
- Sortie port VGA 8 bit
- Sortie port USB (par exemple pour clavier, souris ou clef USB, non livrés)
- Mise à disposition d'un connecteur VHDC
- 4 afficheurs 7 segments à Leds
- 8 Leds
- 8 interrupteurs et 4 boutons-poussoir
 |
|
Nouveau:
A noter que nous proposons également en option au bas de la page plusieurs ouvrages techniques de formation (en Anglais), lesquels vous permettrons d'apprendre à concevoir, à simuler et à charger des applications en VHDL ou Verilog au sein de cette platine. Ces ouvrages sont accessibles sans connaissance préalable envers la conception numérique. |
Le câble USB livré d'origine permet également l'alimentation de la platine. Si vous pilotez d'autres dispositifs externe, nous proposons une alimentation optionnelle au bas de la page avec d'autres platines d'extensions.
|
