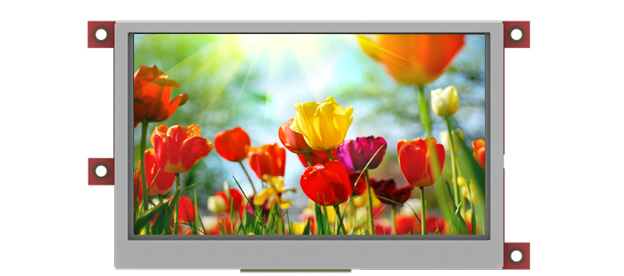

Afficheur TFT couleur "uLCD-43PT" (GFX)
Conçu sur la base d'un très puissant microcontrôleur cadencé à 50 Mips, ce petit module est un écran couleur autonome pro-grammable 4,3" 480 x 272 pixels avec dalle tactile à technologie TFT. Bénéficiant d'une conception de dernière génération, cet écran dispose d'un grand angle de vision (150° env.) associé à une excellente qualité d'affichage.

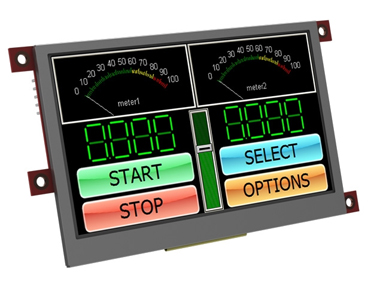

Entièrement autonome, l'afficheur se programme à l'aide d'un langage de haut niveau appelé "4DGL". Très puissant et simple à assimiler, le "4DGL" composé d'un éditeur, d'un compilateur et d'un Linker est disponible gratuitement en libre téléchargement.
Doté d'une syntaxe proche du langage "C" et du "Basic", il vous permettra de concevoir des applications autonomes (sans aucun microcontrôleur externe) sur le uLCD-43PT (GFX). Dès lors, votre application sera plus compact, moins chère tout en bénéficiant d'une consommation plus réduite.
Le programme écrit sous "4DGL" pourra (une fois compilé) être téléchargé dans la mémoire du uLCD-43PT (GFX) via le port USB du PC (au moyen d'un petit module additionnel "uUSBCE5" ou "uUSBMB5" proposés en bas de page). Dès lors l'ensemble pourra être déconnecté du PC afin que vous disposiez d'un système autonome sur lequel votre programme pourra s'exécuter.
Le langage "4DGL vous permettra de:
Créer des fonctions, gérer des instructions matématiques (valeurs min/max, Sinus, Cosinus, racine carré, valeur aléatoires), générer des temporisations, envoyer et recevoir des données sur le port série de l'afficheur, effacer l'écran, afficher un pixel avec sélection de sa couleur, retourner la couleur d'un pixel sur l'écran, tracer un cercle (plein ou vide) avec sélection de sa couleur, tracer une ellipse (pleine ou vide) avec sélection de sa couleur, tracer une ligne avec sélection de sa couleur, tracer un rectangle (plein ou vide) avec sélection de sa couleur, tracer un triangle (plein ou vide) avec sélection de sa couleur, trace un polygone (plein ou vide) avec sélection de sa couleur, tracer une suite de ligne consécutives avec sélection de la couleur, dessiner un bouton avec sélection de sa couleur et du texte marqué dedans, dessiner une barre de réglage avec sélection de son échelle et de sa couleur, copier une partie de l'écran, définir une zone de "rognage" à l'écran, afficher une image "pixel par pixel", gérer des affichages par rapport à des coordonnées "x / y" de référence, gérer différents type d'affichage de textes, lire et écrire des données sur la carte micro SD™ (livrée en option), afficher des images fixes ou animées préalablement chargées depuis le PC dans la mémoire de la carte micro SD™, gérer divers tests et manipulation sur les caractères, activer des sorties logiques, lire l'état d'entrée logique, se synchroniser sur le balayge vidéo de l'écran...
 Cliquez ici pour avoir plus d'infos sur le langage "4DGL".

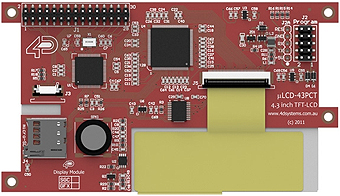

L'afficheur vue de dos.
L'afficheur dispose également d'un connecteur capable de recevoir une carte mémoire au format micro SD™ de 64 Mo à 2 Go (livrée en option - voir au bas de la page).
Cette carte mémoire pourra être utilisée pour stocker des images afin de les rappeler immédiatement à l'écran à l'aide de commandes très simples via votre microcontrôleur.
Il est aussi possible d'afficher un défilement d'images préalablement stockées en mémoire Flash (avec un délai paramétrable entre chaque image) afin de pouvoir déclencher la génération de petites animations. Votre microcontrôleur pourra aussi stopper ces animations via d'autres commandes. |
Caractéristiques principales:
- Ecran TFT 4,3"
- Résolution 480 x 272 QVGA
- 65 K couleurs
- Dalle tactile résistive (existe aussi en version non tactile et en version avec dalle capacitive)
- Dimensions 105,5 x 67 x 14,7 mm
- Zone active: 95 x 53,9 mm
- Emplacement pour carte micro SD™ (carte livrée en option)
- 16 ports d'E/S
- Générateur de caractères intégré (128 caractères dispos)
- Possibilité de redéfinir 64 caractères (8 x 8)
- Différentes taille de fontes disponibles (5 x 7 - 8 x 8 - 8 x 12)
- Interface simple (+5V / Reset / TX / RX / Masse)
- Détection automatique du débit de communication: 300 bds à 256 Kbds.
- Alimentation: 4 à 5,5 Vcc / 150 mA (@ 5 Vcc).
Note: Le scintillement présent sur la vidéo correspond au balayage capté par la caméra lors de la prise de vue de la vidéo. Le scintillement/balayage n'est pas présent lors de l'utilisation réelle de l'afficheur.
Nous proposons également (en option au bas de la page) une petite platine support dotée d'un mini-joystick et d'un mini haut parleur. Cette dernière est idéalement conçue pour faciliter la mise en oeuvre et l'exploitation de l'afficheur "uLCD-43PT (GFX)". |
