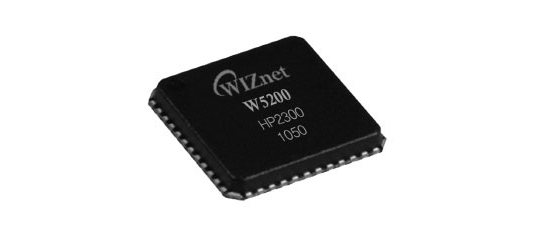

Contrôleur Ethernet TCP/IP "W5200"

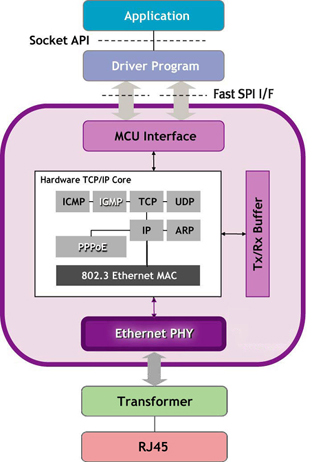

Economique et simple à mettre en oeuvre, le cir-cuit "W5200" est un "LSI" capable d’assurer une gestion matériel de pile TCP/IP (y compris pour les connexion ADSL (en PPPoE). Ce dernier vous permettra d’ajouter une connectivité Internet haute vitesse à vos équipements.


Ces possibilités pourront être réalisées sans que votre micro-contrôleur n’ait à prendre en charge toute la gestion des protocoles de la connexion Ethernet, ce qui aura pour effet de réduire très significativement vos durées de développements.

Spécialement conçu pour les applications miniatures embarquées faible consommation, le circuit "W5200" dispose d’un mode Power Down ainsi que d’une fonction Wake on LAN.

Fonctionnant à la manière d’un accélérateur Internet en réduisant le "Jitter" avec des timings calibrés en harware, il améliorera la vitesse de communication et la qualité des applications nécessitant des transferts de vidéos et de voix.

Il possède une interface FAST SPI™ destinée pour assurer le dialogue avec votre microcontrôleur (8051, i386, PIC®, AVR®, ARM™, Arduino™, CUBLOC, etc...). Nous proposons également un petit module hybride "OEM" au format DIP, lequel intégre directement le "W5200" associé à un microcontrôleur ARM™ Cortex 3 (voir en bas de page).

Caractéristiques techniques
Protocoles Internet		TCP, UDP, ICMP, IPv4 ARP, IGMP, PPPoE

Contrôleur PHY intégré		10BaseT/100BaseTX

Mode		Auto Négotiation (Full-duplex et half duplex) Auto MDi / MDIX Connexion ADSL Supporte Wake on LAN (protocole PPPoE avec autentification PAP/CHAP)

Nombre de connexions simultannées		8

Buffer interne		32 K

Vitesse de gestion des protocoles		Full-duplex 3 à 10 Mbps max.

Interfaces		Fast SPI™ (mode 0, 3)

Alimentation		3,3 V (E/S tolérant avec 5V)
