Kit d'évaluation pour "W5200"

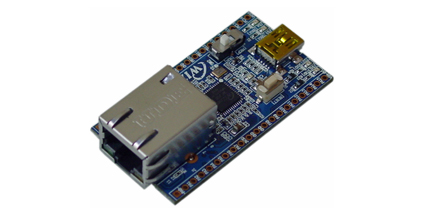

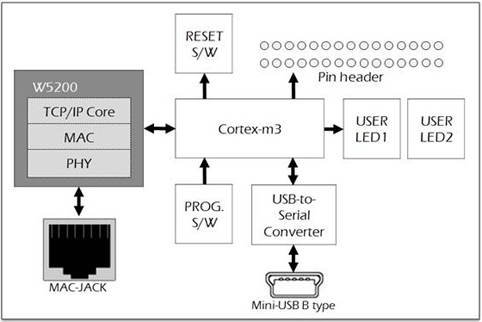

Spécialement conçu pour une évaluation rapide et simplifiée du circuit "W5200", ce starter-kit se présente sous la forme d’un module hybride "OEM" au format standard DIP 40 broches lequel intègre un très puissant microcontrôleur ARM™ STM32F103C8 (coeur Cortex-M3 ) associé à un circuit "W5200".
Un circuit intégré FT232RQ est égalemet présent sur le module afin d’effectuer une passerelle entre le port série de l’ARM™ et le port USB de votre PC. Il vous sera dès lors possible de charger les applications dans le microcontrôleur ARM™ via le port USB de votre ordinateur.
Le module dispose d’un BP Reset, d’un commutateur de programmation, d’une RJ45 isolée, d’une led de présence d’alimentation, de 2 leds de visualisation de la communication TX/RX ainsi que de 2 leds libres d’utilisation.
De faibles dimensions (52 x 28 mm) le module peut être alimenté via le port USB ou via une source +5 V externe. Différents exemples de programmes (avec codes sources en langage "C") sont livrées:
- Test ping et LoopBack.
- Configuration des horloges
- Configuration des ports E/S
- Initialisation du port série
- Configuration des timers
- Pilotage des Leds
- Configuration des informations du réseau
- Etc...
|
Disponible :
Description détaillée
