Module DIL/NetPC "eSOM/2586"
Conçu sur la base d'un processeur 32 bits Vortex86SX™, le "eSOM/2586" offre une solution microcontrôlée compacte et économique spécialement conçue pour la réalisation de puis-santes interfaces homme/machine grâce à son OS pré-installé linux associé à ses facultés de gestion TCP/IP, serveur Web (HTTP), serveur Telnet/SSH, serveur FTP/ SFTP, support TFTP, gestion de run-time Java™ 6 (J2SE) et X-Server.

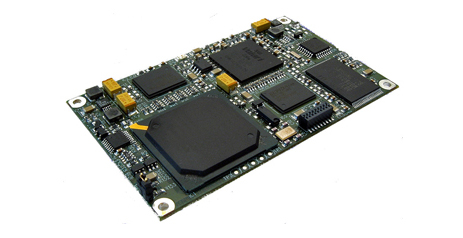

Se présentant sous la forme d’un petit module (50 x 80 mm) avec 2 connecteurs Hirose FX8C 2 x 100 points, le "eSOM/2586" dispose:
- D’une connexion Ethernet 10/100 Mbps
- De 20 ports d’entrées/sorties
- D’un port SPI™
- De 3 UART
- De 2 ports USB 2.0 Host
- D’un contrôleur pour afficheur graphique LCD avec 64 M de mémoire RAM associé à
un contrôleur pour dalle tactile

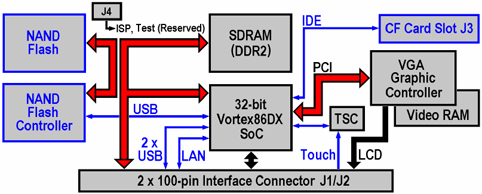

Le processeur Vortex86SX™ intégré au module "eSOM/2586" dispose de 32 KB de mémoire cache, d’un bus PCI Rev. 2.1 32 bits cadencé à 33 MHz, d’un contrôleur SDRAM DDR2, d’un contrôleur ROM, d’un IPC (Internal Peripheral Controller) avec DMA et interruption timer/ counter, d’une interface Fast Ethernet (MAC et PHY), d’UART FIFO compatible 16C550/16C552, d’un contrôleur USB 2.0 Host. De part ses possibilités, le processeur est idéalement conçu pour embarquer des applications sur base DOS, Linux ou encore Winsows CE™.
De part la présence de ses connecteurs, le module "eSOM/2586" est prévu pour être inséré sur une platine mère de votre conception.
Vous avez également la possibilité de faire l'acquisition d'unstarter-kit "eSOM/SK1" (voir en bas de page) qui vous assurera une prise en main encore plus rapide et simplifiée.
|
Caractéristiques du module |
- Vortex86DX™ 32 bits x86 SoC
- Horloge commutable: 600, 800 ou 1000 MHz
- SRAM 128 MByte DDR2
- Flash Nand 1024 MByte
- Contrôleur Ethernet 10/100 Mbps
- 20 ports d’E/S ou 16 ports d’E/S + 4 SPI
- Port série (UART): 3 x 16C550/16C552
- 1 x contrôleur SPI
- 2 ports USB Host (480 MBPS)
- Interface bus 16 bits avec 24 lignes d’adresses pour entrées/sorties
et mémoire externe
- Interface LCD 18 bits (base VGA type TFT/STN)
- Mémoire vidéo LCD: 64 Mbyte de RAM avec interface DDR2
- Interface dalle tactile 4 fils type résistif
- 1 Led (état LAN)
- RTC (avec option pile sauvegarde externe)
- 1 x Timer Watchdog
- 1 x Supervision alimentation
- 4 x Signaux Chip Select
- 4 Entrées d’interruption
- 1 x signaux IDA CompactFlasfh™ (CF)
- Alimentation: 3,3 Vcc
- Consommation: 1000 mA typ. @ 800 MHz (1300 mA max.) |
|
