Convertisseur WLAN <> Série "CSW-M85"
Economique, simple à mettre en oeuvre et de petites dimensions, ce module "OEM" vous permettra d'ajouter une connexion sans fil WLAN à votre microcontrôleur en quelques minutes sans connaissance particulière. Réagissant à la manière d'un conver-tisseur "WLAN <> Série", le module génèrera et convertira les données qui lui seront envoyées sur son port série (niveau logique 3,3 V) en un "format" TCP/IP, tout en les envoyant par radio vers le réseau local WLAN.
A l'inverse, toutes les informations en provenance du réseau radio seront restituées sur le port série de la carte. Equipé d'un transceiver radio WLAN au standard s 802.11 b/g/n associé à une antenne "Chip" intégrée, le module "CSW-M85" dispose également d'un mini connecteur u.FL vous permettant de lui adjoindre si nécessaire une antenne déportée optionnelle (voir en bas de page).
Doté d'une adresse MAC unique, le module "CSW-M83" pourra se voir attribuer une adresse IP et une valeur de masque au choix. Il vous sera également possible (grâce à un utilitaire dédié) de programmer son firmware afin qu'il puisse être utilisé au choix:
- En mode Serveur (T2S)
- En mode Client (COD)
- En utilisation via commandes AT (ATC) ou pour des
communications UDP (U2S). |
|
 |
Le module "CSW-M85" dispose de nombreux utilitaires de configuration et de test ainsi qu'un driver permettant de l'utiliser de façon "transparente" comme un port série virtuel côté PC (sous environnement Windows™).

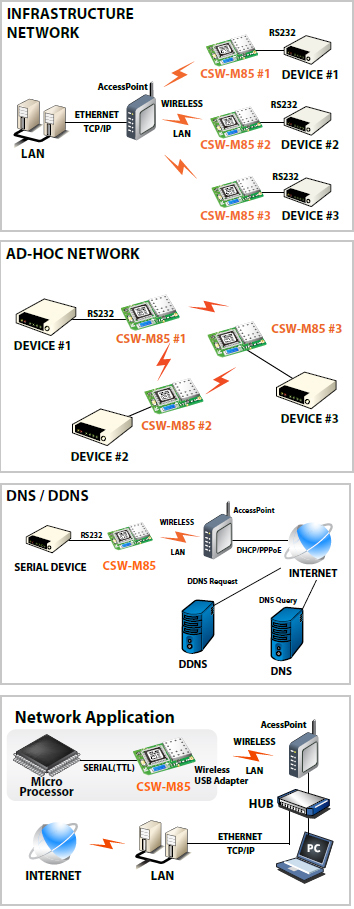

Le module "CSW-M85" peutêtre utilisé en configuration "Infrastructure" ou "AD-HOC".
Il permettra donc d'implémenter rapidement une communication réseau WLAN à toute base microcontrôlée dotée d'une simple liaison série. En utilisant le module "CSW-M85", votre application sera dès lors accessible depuis n'importe quel point du réseau (Ethernet / Internet).
|
Caractéristiques de base |
| Transceiver radio WLAN |
Modèle IEEE 802.11 b/g/n |
| Gestion réseau |
Infrastructure et Ad_hoc |
| Port série |
UART / Niveau logique 3,3 V (jusqu'à 230400 bps) |
|
WLAN |
Wep, WPA-PSK(TKIP), WPA2-PSK (AES) |
| Fonctions |
Restriction Acces: filtrage adresse IP et MAC, mot de passe
DHCP, PPPoE, DNS, DDNS, TCP, UDP, |
| Configuration, contrôle |
Telnet, Utilitaire "ezManger", Commandes AT |
| Alimentation |
+5 Vcc |
| Dimensions |
40 x 28 mm |
|
