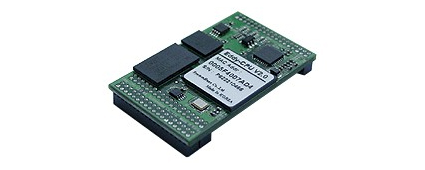

Module CPU "Eddy™ V2.0"

"Eddy™ V2.0" est un dispositif microcontrôlé subminiature conçu sur la base d'un très puissant processeur ARM9™ cadencé à 180 MHz. Se présentant sous la forme d'un module enfichable avec connecteurs femelles 108 broches au pas de 1,27 mm, il dispose de 4 MB de mémoire Flash et de 32 MB de mémoire SDRAM.


Le module est doté d'une interface Ethernet (PHY) 10/100 Base-T, de 16 ports d'entrées / sorties et d'un bus d'extension externe (16 bits d'adresses et 8 bits de données). Bénéficiant de puissantes fonctionnalités de communications réseaux (avec gestion de protocoles divers: TCP, UDP, Telnet, ICMP, DHCP, TFTP, HTTP, etc...), il intègre un OS temps réel (Lemonix™ Real Time Linux) avec une application de conversion série <> Ethernet pré-chargée.



Le module est à ce titre livré avec un CD-ROM sur lequel sont disponibles divers utilitaires:

COM Port Redirector:
Ce logiciel vous permettra de créer jusqu'à 256 ports séries virtuels pouvant être adressés de façon transparente depuis la connexion Ethernet/Internet grâce à un driver (utilisable sous Windows™ 2000/2003/Vista).

PortView™:
Ce logiciel vous permettra de détecter les modules "Eddy™ V2.0" présents sur le réseaux afin de pouvoir également les piloter et les configurer à distance.

TestView™:
Ce puissant logiciel vous permettra d'effectuer une multitude de tests de communications sur les modules "Eddy™ V2.0".





Configuration via le serveur Web intégré:
Il est également posible de configurer les divers paramètres du module "Eddy™ V2.0" via son serveur Web intégré. Ainsi vous pourez facilement modifier l'adresse IP du module, les "réglages" du port série (en mode RS232 ou RS422), l'état de ports d'E/S, etc... A noter que la configuration du module "Eddy™ V2.0" est également possible via Telnet.





Afin de faciliter vos tests, nous proposons aussi le module "Eddy™ V2.0" pré-implémenté sur une petite platine électronique avec l'ensemble des connecteurs Ethernet et série. Cliquez-ici pour plus d'infos.



Intégrez le module "Eddy™ V2.0" au sein de vos propres applications:
Nullement cantonné à un simple dispositif de conversion "série <> Ethernet", le module "Eddy™ V2.0"
est de part la "puissance" de son processeur, associée à sa petite taille et à son tarif ultra compétitif, idéalement conçu pour être intégré au sein de vos propres applications. Nous proposons (en option) au bas de la page des connecteurs mâles au pas de 1,27 mm spécialement adaptés pour recevoir le module "Eddy™ V2.0". De même au moyen d'un starter-kit optionnel (proposé au bas de la page), il vous sera possible de programmer entièrement le module "Eddy™ V2.0" afin qu'il constitue le coeur de votre application.



OS embarqué "Real Time Linux - Lemonix™": Le module "Eddy™ V2.0" embarque un OS de type Lemonix™. Ce dernier est un système Linux temps réel conçu sur la base d'un Kernel Linux 2.6.x (spécia- lement adapté pour bénéficier d'une grande stabilité associée à un temps de réponse d'une latence inférieure à 37 µs).   Le starter-kit de programmation optionnel proposé au bas de la page vous permettra d'exploiter facilement et rapidement les possibilités de cet OS.




Développement sous environnement "LemonIDE™": Livré avec le starter-kit optionnel du module "Eddy™ V2.0", LemonIDE™ est un environnement de développement conçu sur une base open source Eclipse™.     Ce dernier met une puissante interface graphique (GUI) à votre dispositon afin de vous permettre le développement d'applications sous Lemonix™. La suite logiciel comprend un compilateur GNU C/C++, un éditeur de code source et un puissant debugger accessibles en quelques "clics" de souris.


    Il est maintenant possible de télécharger l'environnement de développement "LemonIDE™"
               Cliquez-ici pour plus d'infos
               (Vous devrez vous enregistrer pour avoir accès aux téléchargements)



Documentation du module "Eddy™ V2.0"

A propos de la fonction de conversion "série <> Ethernet"

Présentation de LemonIDE™

Présentation de Lemonix™




Caractéristiques de base
Processeur	ARM926EJ-S (180 MHz)
Mémoire	4 MB Flash - 32 MB SDRAM
Bus d'extension externe	16 bits d'adresses / 8 bits bus données
Ethernet I/F	10/100 Base-T (PinHeader, Niveau TTL)
Entrées / Sorties	16 max.
Connexions	Connecteurs femelles 108 broches au pas de 1,27 mm
Alimentation	3,3 V (200 mA max.)
Dimensions	25 x 42 x 6 mm
Poids	7 g env.



Caractéristiques gestion réseau
Protocoles	TCP, UDP, Telnet, ICMP, DHCP, TFTP, HTTP, SNMP 1 & 2, SSH, SSL
Ethernet	10/100 Mbps MAC / PHY
Connexion réseau	IP Statique, DHCP



Support logiciel
O/S	Lemonix™ Real Time Linux
Logiciel de gestion	SNMP, Web, PortView
Uploads	IP Statique, DHCP
Outils de développement	LemonIDE™ & SDK


Vous trouverez ci-dessous la référence et le prix unitaire du module "Eddy™ V2.0" seul pré-chargé avec le firware convertisseur "série <> Eternet" (consultez-nous pour tarif quantitatif).
