Starter-kit "LV18FJ"
Bénéficiant d'un tarif très compétitif, la platine "LV18FJ" est spécialement conçue pour le développement sur microcontrôleurs PIC18FxxJxx dotés d'une liaison Ethernet
10 Mbps intégrée. Doté de très nombreux périphériques, cette dernière intègre également un programmateur à connexion USB, lequel vous permettra de télécharger vos programmes développés en assembleur ou avec n'importe quel type de compilateur pour PIC dans un microcontrôleur vierge sur le support prévu à cet effet.
Le PIC livré de base avec la platine est un modèle PIC18F87J60 de type 80 broches, lequel est pré-soudé sur un module d'interface embrochable avec connecteurs au pas de 2,54 mm. Ce PIC est vierge et se programme SANS BOOT Loader via le programmateur USB intégré sur la platine. A noter que le module PIC peut également être achété au détail afin que vous puissiez l'intégrer dans vos propres applications et platines prototypes si nécessaire.
|
|
 |
La platine dispose également d'un étage débuggeur ICD intégré vous permettant (si vous avez développé vos applications à l'aide des compilateurs MikroBASIC, MikroC ou MikroPASCAL) de vérifier sur l'écran de votre PC les valeurs de vos variables, les valeurs des registres spéciaux (SFR) ou encore l'état de la mémoire EEPROM pendant l'exécution de votre programme afin de vous faire bénéficier d'un outil de mise au point extrêmement puissant et performant.

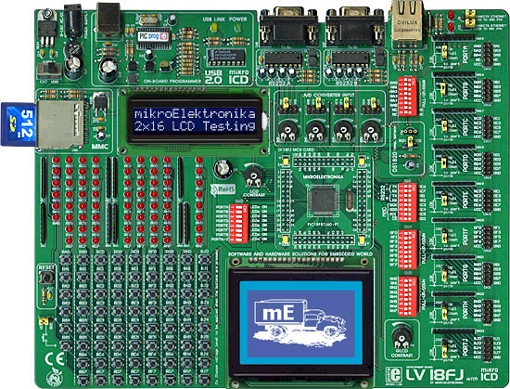

Vue détaillée de la platine: Les afficheurs LCD alphanumérique et graphique sont livrés en option
Les points forts du starter-kit "LV18FJ"
 |
 |
 |
 |
Double
Port RS232
|
Dip-switch permettant
divers paramétrages
|
Connecteur pour
Carte SD™ |
PIC livré
sur support
|
 |
 |
 |
 |
Potentiomètres sur
4 entrées conv. "A/N"
|
Alimentation via
USB ou externe
|
Connecteur
Ethernet
|
Reprise des E/S
sur connecteurs
|
 |
 |
 |
 |
70 Leds intégrées
sur la platine
|
Résistances de
tirage (haut/bas)
|
70 BP intégrés
sur la platine
|
Programmateur
USB intégré
|
 |
 |
 |
 |
Mode Debug
intégér
|
Alimentation
AC ou DC
|
Emplacement pour
DS18S20 (option)
|
Potentiomètre
réglage contrast
|
 |
 |
 |
 |
Marquage des
broches au dos
|
Configuration
niveau sur BP
|
Pilotage afficheur
graphique (option)
|
BP RESET
intégré
|
Programmateur intégré à la platine du starter-kit "LV18FJ"
Le programmateur USB du starter-kit "LV18FJ" est livré avec son logiciel de pilotage très complet.
Nombreux exemples de programmes pour le starter-kit "LV18FJ"
Le starter-kit est livré avec les compilateurs BASIC (MikroBASIC), "C" (MikroC) et "Pascal" (MikroPASCAL) en versions de démo (exploitables mais limités à 2 Ko) - les versions sans limitations sont disponibles en option au bas de la page. Une quantité impressionnante d'exemples de programmes pour ces langages (ainsi que des exemples en assembleur) sont également disponibles afin de vous assurer une prise en main immédiate en vous permettant ainsi de tester, d'étudier et de communiquer avec la plupart des périphériques que vous pourrez rencontrer dans les applications industrielles: afficheurs LCD, graphiques ou 7 segments, claviers de saisie, claviers de PC, affichage par Led, communication série, communication USB, mesure et contrôle de température, conversion analogique / numérique, etc, etc...

Parmis ces exemples vous trouverez entre autre:
Affichage valeurs analogiques sur Leds - Transmission valeurs analogiques vers RS-232 - Affichage valeurs analogiques sur LCD - Gestion timer 0 / 1 / 2 - Communication I2C™ - Communication SPI™ - Communication CAN - Génération de sons - Envoi et réception de données via Ethernet - Gestion d'une extension de port via SPI™ - Gestion interruption - Affichage sur LCD - Clignotement Leds sur port B - Affichage de textes et graphismes sur afficheur LCD graphique - Exemple de communication RS485 - Envoi/réception de code manchester - Génération signal sinusoïdale - gestion capteur de température DS18S20 - Gestion module horloge PCD8583 - Lecture / écriture sur carte SD™ / CF™ / MMC™, etc...
Starter-kit "LV18FJ"... un outil de développement évolutif !
Vous trouverez en fin de page une multitude de petits modules optionnels spécialement conçus pour s'enficher sur les connecteurs mâles d'entrées/sorties de la carte "LV18FJ". Ces modules vous permettrons d'augmenter les possibilités de votre starter-kit en ajoutant de nouvelles fonctions
Contenu du starter-kit "LV18FJ":
- 1 platine (avec un PIC18F87J60) - sans afficheur LCD, ni dalle tactile, ni capteur DS1820, ni câble série
- 1 CD-rom intégrant la notice (en Anglais) et la suite logiciel
- 1 câble de liaison USB (pour le programmateur intégré)
|
Disponible :
Description détaillée
