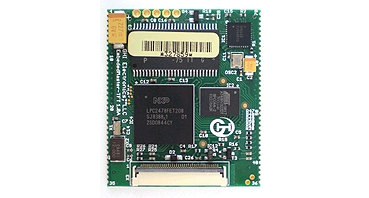

Module "Embedded Master TFT"

Conçu sur la base d'un processeur ARM7™, le module Embedded Master™ TFT est probablement un des systèmes de développement embarqués parmis les plus petits et les plus puissants du marché, capable d'être programmé sous environnement Microsoft™ .NET Micro Framework™.


Ce dernier est prévu pour être directement soudé sur votre application par le biais de 70 connexions (les broches du module se soudent sur le côté). Nous proposons à ce titre une platine support ainsi qu'un kit de développement en option au bas de la page.





Doté d'une librairie de fonctions étendues, il pourra gérer très facilement des entrèes/sorties tout ou rien, des entrées de conversion analogique/numérique, une sortie analogique, des signaux PWM, des ports de communication CAN, SPI™ et I2C™ ainsi que les connexions TCP/IP mais également grâce à ses ports USB Host/Device, des périphériques USB tels que: clefs de stockage mémoire, Dongle Bluetooth™, imprimante, HID, claviers, souris, joystick...





Le module Embedded Master™ TFT est également capable de gérer entièrement les accès fichiers sur cartes SD™ ainsi qu'un afficheur LCD couleur TFT 480 x 272 pixels optionnel Sharp™ (Réf.: LQ043T1DG01 - non livré) grâce à la présence d'un connecteur pour câble plat présent sur le module. La gestion des SideShow Windows™ est également prise en charge.


Les utilisateurs pourront développer leurs applications sous environnement .NET Micro Framework et écrire leur code en "C#" avec une très grande simplicité et sans avoir besoin d'acquérir de licence pour .NET Micro Framework (celle-ci étant prise en charge par GHI Electronics via le module Embedded Master™ TFT).



Principales caractéristiques: - Processeur ARM7™ 72 MHz - SDRAM: 8 MB - Flash: 4,5 MB - Interface Ethernet 10/100 - Ports USB Host/Device - 45 entrées / sorties max. - Possibilité d'utiliser 30 entrées d'interruption - Gestion SPI™ (8/16 bits) - Gestion I2C™ - 4 UART - 2 canaux CAN

- 4 Entrées de conversion analogique/numérique 10 bits
- Sortie analogique (résolution 10 bits)
- 2 signaux PWM
- Compatible Micro Framework 2.5 et 3.0
- Faible consommation: 125 mA (avec activation complète)
- Dimensions: 39,3 x 45,7 mm
