Module OEM Jennic "JN5139-001-M04"

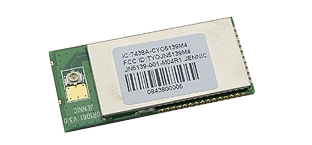

Le "JN5139-001-M04" est un module radiofréquence OEM
2.4 Ghz haute puissance pré-qualifié permettant la réalisation d'applications "low-cost" professionnelles sans fil faible consommation.
De part ses possibilités techniques impressionnantes en terme de flexibilité et de simplicité d'utilisation, d'excellente portée radio, de faibles dimensions ou encore de consommation réduite, le module "JN5139-001-M04" se positionne tout naturellement comme un des produits sans fil parmi les plus performants actuellement disponibles sur le marché. Il permettra ainsi à tous les développeurs d'ajouter une connectivité radio à leurs applications plus rapidement en évitant de dépenser inutilement du temps en développements "RF" et autres certifications.
Conforme aux normes radio ETSI ETS 300-328 (Europe) / FCC part 15 rules (USA) et ARIB STD-T66 (Japon), le module "JN5139-001-M04" est conçu sur la base d'un puissant microcontrôleur Jennic "JN5139". De faibles dimensions (18 x 41 mm), il pourra être directement soudé sur votre application (par le dessous ou sur les côtés). Il dispose d'un étage d'amplification HF et d'un récepteur haute sensibilité idéalement conçus pour vous permettre d'établir des communications sur de longues distance ou de bénéficier d'une meilleur sécurité de transmission en présence d'obstacles. Un connecteur UFL est destiné au raccordement de son antenne (via un câble d'adaptation UFL <> SMA ou UFL <> SMA reverse - nous proposons divers modèles en option au bas de la page).
Le "JN5139-001-M04" est idéalement conçu pour la création de réseaux sans fil fiables et performants dans les domaines de l'automatisation de bâtiments, des systèmes liés à la recherche d'économie énergétique, dans la maintenance prédictive, dans le contrôle de process, dans les applications de pilotage d'éclairage, au sein de systèmes de sécurité et de surveillance distante, d’acquisition de données, de RFID active et dans bien d'autres domaines encore.
|
Caractéristiques générales du module "JN5139-001-M04" |
| Alimentation |
2,7 à 3,6 Vcc |
Consommation en mode sleep
(avec timer actif) |
2,6 µA |
| Consommation deep sleep |
1,6 µA |
| Antenne |
Raccordement externe via connecteur UFL (antenne livrée en option) |
Portée max. en exterieur
|
4 Km environ suivant condition d'utilisation
et type d'antenne utilisée
(portée à vue directe sans source parasite
et en fonction de l'environnement) |
|
Dimensions |
18 x 41 mm |
| Gamme de température |
-20°C à +70°C |
| Lead-Free et RoHS compliant |
Oui |
|
Caractéristiques radio du module "JN5139-001-M04" |
| Bande de fréquence |
2.4 GHz - IEEE802.15.4 |
| Consommation en émission |
125 mA |
|
Consommation en réception |
45 mA |
| Puissance en émission |
+19 dBm |
| Sensibilité de l'étage de réception |
-100 dBm |
|
Caractéristiques du microcontrôleur du module "JN5139-001-M04" |
| Modèle |
RISC 32 bits |
| Mémoire ROM |
192 KB |
|
Mémoire RAM |
96 KB |
Entrées de conversion
analogique / numérique |
4 (résolution 12 bits) |
| Sorties DAC |
2 (résolution 11 bits) |
| Comparateurs |
2 |
| Capteur de température |
oui (intégré) |
| Mesure tension d'alimentation |
oui (intégrée) |
| Timers / Compteur |
2 |
| Timers systèmes |
3 |
| UART |
2 (dont un pour le Débug) |
| Interface 2 wire |
oui |
| Nombre max. d'entrées/sorties |
21 (certaines broches sont attribuées à plusieurs fonctions) |
Le module "JN5139-001-M04" est à même de supporter 3 protocoles radios:
- Communications IEEE802.15.4
- Communications avec stack JenNet et AT-Jenie
- Communications avec stack 6LowPAN (communication Internet IP)
La mise en oeuvre des modules Jennic "JN5139" (avec le protocole "JenNet") est extrêmement économique, simple et rapide. Celle-ci s'appuie sur 4 parties distinctes.
1) Il vous sera en premier lieu nécessaire de disposer d'un ordinateur sur lequel vous devrez installer
les logiciels ci-dessous librement téléchargeables. Ces logiciels comprennent entre autre l'éditeur/
compileur/débugger "Code::Blocks" ainsi que le logiciel de programmation "Flash GUI".
2) Il vous faudra ensuite disposer d'un dispositif de mise à niveau permettant de relier le module
"JN5139" au port RS232 de l'ordinateur (en convertissant les niveaux logiques des signaux
séries en 3,3 V).
Nous proposons si nécessaire un module à raccorder au port RS232 - (réf: 990008)
ou un câble de conversion "USB <> série (niveau 3,3 V)" - (réf: TTL232R3V3)
Ces dispositifs sont uniquement utilisés pour la configuration et la programmation des modules.
Ils n'entreront pas dans la composition finale de votre application.
3) Il vous faudra bien évidement disposer d'un module "JN5139". 3 modèles (en fonction de la portée
que vous désirez obtenir) sont disponibles. Cliquez ici pour sélectionner votre module.
4) Enfin quelques composants externes seront nécessaires à la mise en oeuvre du module "JN5139"
(un réseau RC, 2 boutons-poussoirs ainsi qu'une alimentation 3,3 V).
Si nécessaire, afin de faciliter et
d'accélérer votre développement,
nous proposons les dispositifs
décrits dans les parties 2 à 4 au
sein de kits d'évaluation prêts à
l'emploi (lesquels comprennent
plusieurs modules "JN5139"). |
|
 |
Choisissez votre type de développement
En fonction des besoins de votre application, il vous sera possible de développer un dispositif sans fil selon 2 possibilités:
Développement en langage "C":
Vous pourrez développer une application sur laquelle le module "JN5139" se suffira entièrement à lui-même en constituant le coeur de votre système. Vous pourrez alors programmer votre application en langage "C" afin d'avoir accès aux ressources du processeur (ports d'entrées / sorties, entrées de conversion "analogique/numérique, activation des mode faible consommation, gestion des communications radio, etc...). Un système d'API très simple à mettre en oeuvre vous permettra par le biais "d'évènements" d'être averti de l'entrée ou de la sortie d'un module dans le réseau, de la réception de données, de la gestion des timers et autres ports d'entrée/sorties. Un tutorial vous permettra de comprendre les bases de la programmation et de disposer d'un programme "type" minimal permettant l'établissement d'un réseau composé d'un coordinateur, d'un routeur et d'un end-device.
Développement via des commandes "AT":
Vous pourrez également utiliser le module "JN5139" à la manière d'un co-processeur radiofréquence, lequel pourra être très facilement piloté via votre propre microcontrôleur habituel au travers d'une liaison série avec de simples commandes "AT".
