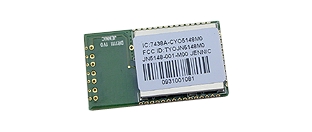

Module OEM Jennic "JN5148-001-M00"
Le "JN5148-001-M00" est un module radiofréquence OEM
2.4 Ghz pré-qualifié permettant la réalisation d'applications ZigBee PRO™ "low-cost" sans fil faible consommation.
De part ses possibilités techniques impressionnantes en terme de flexibilité et de simplicité d'utilisation, d'excellente portée radio, de faibles dimensions ou encore de consommation réduite, le module "JN5148-001-M00" se positionne tout naturellement comme un des produits sans fil parmi les plus performants actuellement disponibles sur le marché. Il permettra ainsi à tous les développeurs d'ajouter une connectivité radio à leurs applications plus rapidement en évitant de dépenser inutilement du temps en développements "RF" et autres certifications.
Conforme aux normes radio ETSI ETS 300-328 (Europe) / FCC part 15 rules (USA) et ARIB STD-T66 (Japon), le module "JN5148-001-M00" est conçu sur la base d'un puissant microcontrôleur Jennic "JN5148". De faibles dimensions (18 x 32 mm), il pourra être directement soudé sur votre application (par le dessous ou sur les côtés) en étant prêt à l'emploi grâce à la présence d'une antenne intégrée.
Le "JN5148-001-M00" est idéalement conçu pour la création de réseaux sans fil fiables et performants dans les domaines de l'automatisation de bâtiments, des systèmes liés à la recherche d'économie énergétique, dans la maintenance prédictive, dans le contrôle de process, dans les applications de pilotage d'éclairage, au sein de systèmes de sécurité et de surveillance distante, d’acquisition de données, de RFID active et dans bien d'autres domaines encore.
|
Caractéristiques générales du module "JN5148-001-M00" |
| Alimentation |
2,7 à 3,6 Vcc |
Consommation en mode sleep
(avec timer actif) |
2,6 µA |
| Antenne |
Intégrée |
Portée max. en exterieur
|
400 m environ
(en vue direct sans source parasite et fonction de l'environnement) |
|
Dimensions |
18 x 32 mm |
| Gamme de température |
-40°C à +85°C |
| Lead-Free et RoHS compliant |
Oui |
|
Caractéristiques radio du module "JN5148-001-M00" |
| Bande de fréquence |
2.4 GHz - IEEE802.15.4 |
| Consommation en émission |
15 mA |
|
Consommation en réception |
17,5 mA |
| Puissance en émission |
+2,5 dBm |
| Sensibilité de l'étage de réception |
-95 dBm |
|
Caractéristiques du microcontrôleur du module "JN5148-001-M00" |
| Modèle |
RISC 32 bits |
| Mémoire ROM |
128 KB |
|
Mémoire RAM |
128 KB |
Entrées de conversion
analogique / numérique |
4 (résolution 12 bits) |
| Sorties DAC |
2 (résolution 12 bits) |
| Comparateurs |
2 |
| Capteur de température |
oui (intégré) |
| Mesure tension d'alimentation |
oui (intégrée) |
| Timers / Compteur |
2 |
| Timers systèmes |
3 |
| UART |
2 |
| JTAG |
oui |
| Interface 2 wire |
oui |
| Watch Dog |
oui |
| Interface audio 4 wire |
oui |
| SPI |
oui |
| Nombre max. d'entrées/sorties |
21 (certaines broches sont attribuées à plusieurs fonctions) |
Il vous sera possible de développer un dispositif sans fil sur lequel le module "JN5148-001-M00" se suffira entièrement à lui-même en constituant le coeur de votre système.
| Vous pourrez alors programmer votre application en langage "C" en exploitant des API qui vous donnerons accès aux ressources du processeur (ports d'entrées / sorties, entrées de conversion "analogique/numérique, activation des mode faible consommation, gestion des communications radio, etc...). Un environnement de développement complet avec éditeur, compilateur et débugger est à ce titre disponible en libre téléchargement. Nous proposons également un kit d'évaluation au bas de la page, lequel vous permettra de tester et de développer rapidement et facilement vos applications. |
|
 |
Tarif du module "JN5148-001-M00" de 1 à 10 pcs (consultez-nous pour quantités supérieures). |
Référence : JN5148-001-M00
|
Tarif disponible sur simple demande.
Merci de créer un compte et de nous contacter pour obtenir ce dernier.
|
| |
| |
Description détaillée
