Module d'acquisition "LabJack U6"

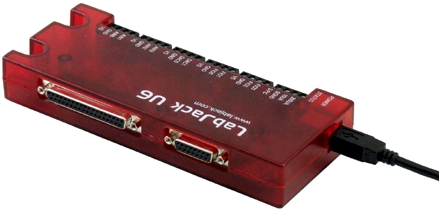

Disponible sous la forme d'un boîtier plastique translucide, le module "LabJack U6" est un système professionnel d'acqui-sition de données à connexion USB. Doté de 38 "E/S", il se prêtera à de multiples applications dans le domaine de la mesure embarquée, de la recherche, de l'éducation Nationale.
Le dessus du boîtier laisse apparaître des borniers à vis dédiés à la récupération de signaux, tandis que sur le côté, 2 prises sub-D vous permettrons de récupérer le reste des signaux. Livré avec de nombreux programmes de commande ainsi que des exemples de codes sources pour la plupart des langages, il pourra être très facilement et rapidement mis en œuvre au sein de vos applications.
Caractéristiques
- 14 entrées de conversion "A/N" 16 à 18 bits (suivant vitesse de conversion)
- Gamme de tension des entrées analogiques: ±10 Volts, ±1 Volts ou ±0,1 Volt
- Utilisation des entrées "A/N" en mode simple (14 entrées) ou Différentielle (7 entrées)
- Gain programmable par logiciel: x1, x10 et x 100
- Capteur de température (CJC) intégré
- 2 sorties de courant fixe (200/10 μA)
- 2 Sorties analogiques (12 bits, 0-5 V)
- 20 entrées/sorties tout ou rien
- Jusqu'à 2 compteurs 32 bits
- Jusqu'à 4 timers (Pulse Timing, sortie PWM, entrée quadrature)
- Supporte les protocoles SPI, I2C et série Asynchrone (Maître seulement)
- Supporte acquisition temporelle "logiciel et matériel"
- Acquisition entrée analogique en streaming jusqu'à 50 Khz (suivant résolution)
- Temps de réponse Commande/Reponse inférieur à 1 milliseconde
- Raccordement sur connecteurs et borniers à vis
- Interface USB 2.0/1.1 Full Speed
- Aucune alimentation externe nécessaire (alimentation via USB)
- Livré avec câbles USB et tournevis
- Utilisable avec le logiciel "free Express version DAQFactory Software"
- Drivers disponibles pour Windows, Linux et Mac
- Firmware upgradable gratuitement
- Nombreux exemples (C/C++, VB, LabVIEW, Python, etc...)
- Dimensions du boîtier: 75 x 185 x 30 mm
- Conçu pour usages professionnels
Les entrées analogiques:
Le boîtier dispose de 14 entrées de conversion "analogiques/numériques". La résolution des convertisseurs est de 16 bits à 18 bits. Les entrées peuvent être continuellement lues en mode "streaming" jusqu’à 50 Kéch./sec. Les fonctions de commandes/réponses (durée logiciel) prennent généralement quelques millisecondes pour être excécutées.
A noter qu'une version spéciale "LabJackU6-PRO" dispose en plus d'un convertisseur haute résolution 24 bits sigma-delta (faible vitesse) bénéficiant d'une résolution effective de 22 bits.
Le capteur de température
Le "LabJack-U6" dispose d'un capteur de température intégré, lequel dispose d'une précision de ±2 degrès. Ce capteur est idéal pour une utilisation en compensation de thermocouple (CJC)CJC).
Sorties courant fixe
Le "LabJack-U6" dispose de 2 sorties de courant fixe 10 μA et 200 μA. Ces dernières sont très utiles pour la mesure de résistances.
Les sorties analogiques
2 sorties de conversion "numériques/analogiques" sont disponibles avec une résolution de 12 bits (0 -
5 V). La durée d'établissement des sorties "numériques/analogiques" varie de l'ordre de 1 à 4 ms.
Les entrées/sorties "tout-ou-rien"
20 "entrées/sorties" tout-ou-rien disposent d'un temps de lecture/mise à jour de l'odre de 1 à 4 ms. 8 de ses ports peuvent être configurés pour des fonctions spéciales (4 en timers avec possibilités d’utilisation en Pulse Timing, PWM, entrées quadrature...) et 2 en mode compteurs 32 bits).
Les raccordements
Le raccordement des différents signaux se font via:
- Un connecteurs SUB-D 15 broches (12 entrées/sorties tout ou rien).
- Un connecteur SUB-D 37 broches (entrées de conversions analogiques /numériques,
sorties de conversion numériques/analogiques,entrées/sorties tout ou rien...).
- Des borniers à vis (autres signaux divers...).
Alimentation du boîtier
Le boîtier peut être directement alimenté via la prise USB
Drivers et codes sources pour le "LabJack U6"
La grande "force" du module "LabJack U6" réside (hormis son excellente qualité de conception et son prix compétitif) dans la possibilité de pouvoir disposer de très nombreux drivers et codes sources en téléchargement.
Une multitude d'exemples de programmes vous permettront également d'utiliser sans peine le module "LabJack U6" pour les besoins de votre propre application.
- Utilisation du module en C++™.
- Utilisation du module en Delphi™.
- Utilisation du module en ".NET".
- Utilisation du module en JAVA
- Utilisation du module en LabVIEW™.
- Utilisation du module en LabWindows/CVI™.
- Utilisation du module en Pure Basic™.
- Utilisation du module en Visual Basic™.
- Utilisation du module en Python™.
- Utilisation du module sous MatLab™.
- Utilisation du module sous DotNet™.
- Etc, etc, etc...
|
