Starter-kit "Easy8051V6"
Livré avec un manuel en Français, la platine "Easy8051V6" est un formidable outil de développement pour microcon-trôleurs 8051. Cette dernière dispose d'un programmateur à connexion USB intégré qui vous permettra de télécharger vos programmes développés en assembleur ou avec n'importe quel type de compilateur pour 8051 dans un microcontrôleur vierge 14, 16, 20, 28, 40 broches DIL ou PLLC32 ou PLCC44 placé sur un des supports prévus à cet effet.
La programmation se fait SANS BOOT Loader, c'est à dire que vous pouvez placez un microcontrôleur type 8051 vierge sur la platine et procéder immédiatement à sa programmation ! Le starter-kit est livrée de base avec un microcontrôleur AT89S8253.
Pouvant être cadensé jusqu'à 24 MHz, ce microcontrôleur dispose de 12 Ko de mémoire programme "Flash", de 256 octets de mémoire RAM, de 2 K de mémoire EEPROM, de 32 ports d'entrées/sorties, de 3 timers/compteurs 16 bits, d'un port de communication série, d'un port de communication SPI™, etc...

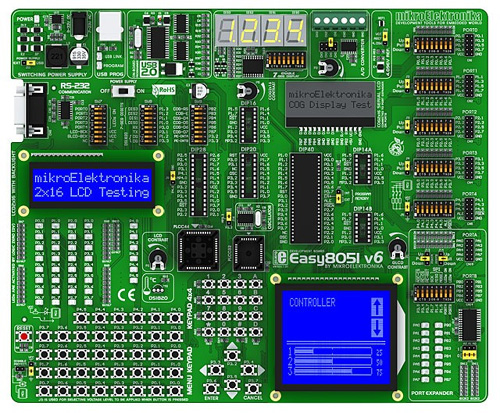

Vue détaillée de la platine: Les afficheurs LCD alphanumérique et graphique rétro-éclairés bleus ont livrés en option
Les points forts du starter-kit "Easy8051V6"
 |
 |
 |
 |
Port série
série RS232 intégré
|
Dip-switch permettant
divers paramétrages
|
Emplacement pour
DS1820 (option)
|
Afficheurs 7
segments à Leds
|
 |
 |
 |
 |
Potentiomètre sur
entrée conv. "A/N"
|
Alimentation via
USB ou externe
|
Etage génération
tension de référence
|
Reprise des E/S
sur connecteurs
|
 |
 |
 |
 |
38 Leds intégrées
sur la platine
|
Résistances de
tirage (haut/bas)
|
38 BP intégrés
sur la platine
|
Ejections diverses
via Dip-Switchs |
 |
 |
 |
 |
Programmateur
USB intégré
|
Pilotage LCD
optionnel |
Réglage du
contraste des LCD
|
Nombreux
supports pour CI
|
 |
 |
 |
 |
Marquage des
broches au dos |
Sélection tension
sur BP |
Ecran graphique
Optionel |
BP Reset
|
Programmateur intégré à la platine du starter-kit "Easy8051V6"
 |
|
Le programmateur USB intégré à la platine du starter-kit "Easy8051V6A" est en mesure de supporter de nombreux microcontrôleurs type 8051 à technologie Flash via une programmation en mode "ICSP" (In-Circuit Serial Programming).
La platine est à même de supporter les microntrôleurs suivants:
AT89LP213 AT89LP214 AT89LP216 AT89LP428 AT89LP828 AT89LP2052 AT89LP4052 AT89S51 AT89S52 AT89S52E AT89S53 AT89S2051 AT89S4051 AT89S8252 AT89S8253 |
Le logiciel de gestion du programmateur est livré sur le CD-ROM du starter-kit.
Starter-kit "Easy8051V6"... un outil de développement évolutif !
Vous trouverez en fin de page une multitude de petits modules optionnels spécialement conçus pour s'enficher sur les connecteurs mâles d'entrées/sorties de la carte "Easy8051V6". Ces modules vous permettrons d'augmenter les possibilités de votre starter-kit en ajoutant des systèmes de communication CAN™, EThernet, IRDA, accéléromètre, etc...
Nombreux exemples de programmes pour le starter-kit "Easy8051V6"
Le starter-kit est livré avec les compilateurs BASIC (MikroBASIC), "C" (MikroC) et "Pascal" (MikroPASCAL) pour 8051 en versions de démo (exploitables mais limités à 2 Ko) - les versions sans limitations sont disponibles en option au bas de la page. De nombreux exemples de programmes pour ces langages sont également disponibles afin de vous assurer une prise en main immédiate en vous permettant ainsi de tester, d'étudier et de communiquer avec la plupart des périphériques que vous pourrez rencontrer dans les applications industrielles: afficheurs LCD, graphiques ou 7 segments, claviers de saisie, claviers de PC, affichage par Led, communication série, gestion de clavier, etc, etc...
Contenu du starter-kit "Easy8051V6":
- 1 platine (avec un AT89S8252)
sans afficheur LCD rétro-éclairé bleu, ni capteur DS1820, ni câble série
- 1 CD-rom intégrant la notice (en Français) et la suite logiciel
- 1 câble de liaison USB (pour le programmateur intégré)
|
Disponible :
Description détaillée
