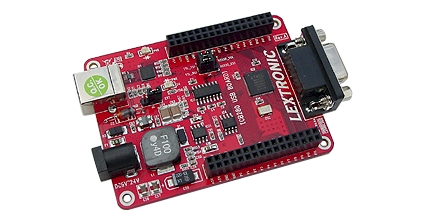

Platine d'évaluation "CB280 USB BOARD"
Très recherchée de part ses petites dimensions et son excellent rapport qualité / prix / performances, la platine "CB280 USB BOARD" est idéalement conçue pour l'évaluation, le test et la découverte de la programmation à base de modules CUBLOC.
Cette dernière intègre un module "CB280" (directement implanté en composants de surface sur le circuit imprimé) associé à un étage de conversion "série < > USB" avec sortie sur prise USB. Dès lors un simple câble USB standard (tel que celui proposé en option en bas de page) vous permettra de relier la platine à un PC pour assurer son alimentation et sa programmation.
L'étage de conversion "série < > USB" est assuré par un composant "CP2102" qui associé au driver ci-dessous vous permettra de créer un port COM virtuel utilisable pour le dialogue entre le logiciel de programmation "CUBLOC Studio" et la platine.
Un étage de régulation est également présent sur la carte afin de pouvoir alimenter celle-ci depuis une tension externe comprise entre 9 et 15 Vcc lorsque la platine n'est plus reliée au PC.
Un connecteur SUB-D 9 broches présent en bout de carte donne accès au 2ème port série RS232 du CUBLOC.
Les signaux du "CB280" sont accessibles via 2 connecteurs femelles 2 x 16 broches (de telle sorte qu'il vous sera très facilement possible d'y relier vos signaux à l'aide de simples fils ou de réaliser une petite platine mezzanine pouvant s'enficher par dessus la carte).
Principales caractéristiques:
- 80 K de mémoire flash
- 2 K mémoire SRAM pour le BASIC
- 1 K mémoire SRAM pour le LADDER™
- 4 K mémoire EEPROM
- 49 Entrées / Sorties dont (*):
8 convertisseurs "A/N" sur 10 bits
6 sorties PWM (DAC) sur 10~16 bits
4 broches d'interruption externes
2 compteurs haute vitesse 16 bits
- Liaison MODBUS™ (SLAVE, ASCII mode)
- 1 Port + 1 port USB + Bus I2C™ et SPI™
- Dimensions: 95 x 60 x 17 mm
(*) 2 broches sont utilisables soit en
interruption externe soit en sortie PWM |
|
|
|
Dispo (très peu de pièces en stock) :
Description détaillée
