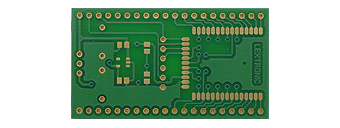

Circuit imprimé adaptateur "JN-ADAP1"

Ce circuit imprimé livré seul est spécialement conçu pour faciliter la mise en oeuvre des modules Jennic™
"JN5139" ou "JN5148".


Son utilisation vous permettra de "ressortir" les signaux du module radio sur des connexions au pas standard de 2,54 mm.

A noter que la face du dessus  dispose également d'emplacements permettant de souder un étage de régulation 3,3 V, un bouton-poussoir "RESET", un bouton-poussoir "PROG" (proposés en option au bas de la page) ainsi qu'un connecteur capable de recevoir un câble de programmation USB (livré en option).




Photo du circuit imprimé avec l'ensemble des composants soudés


Il est possible d'alimenter la platine sous une tension externe de +5 Vcc ou de 3,3 Vcc ou de l'auto-alimenter directement via le câble de programmation USB (livré en option).



Documentation (version achetée avant le 20/11/2009)

Documentation (version achetée APRES le 20/11/2009)


Tarif du circuit imprimé seul (sans module radio Jennic, ni composant, ni câble de programmation).
