Microcontrôleur 8051 avec gestion TCP/IP

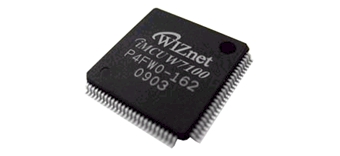

Ultra performant et très compétitif, le "W7100" est un circuit intégré renfermant dans le même boîtier: un microcon-trôleur 8051 avec un coeur TCP/IP et contrôleur "PHY". Ce dernier est idéal pour la réalisation d'applications embarquées nécessitant une communication "Ethernet / Internet".
Caractéristiques:
- Compatible avec le standard industriel 8051
- Architecture "Pipeline" (vitesse d'exécution 4 à 5 fois plus rapide qu'un 8051 standard)
- 2 pointeur de données (DPTRs) pour adressage de bloc mémoire
> Mode INC & DEC
> Auto-switch pour DPTR
- Mémoire interne 2 Ko (boot ROM)
- Mémoire Flash interne 64 Ko (mémoire programme)
- Mémoire Flash interne 256 octets (mémoire données)
- Mémoire SRAM 64 Ko
- Fréquence externe 11.0592 MHz
- Contrôleur d'interruptions
> 2 priority levels
> 4 external interrupt sources
> 1 watchdog interrupt
- 4 ports d'E/S 8 bits
- 3 timers/counters
- UART Full-duplex
- Timer Watchdog programmable
- DoCD™ compatible debugger
- Support hardwired TCP/IP protocols
- Support 8 SOCKETs indépendants simultanément
- Support hybrid TCP/IP stack
- Mémoire interne 32 Ko pour communication de donnéres TCP/IP
- 10BaseT/100BaseTX Ethernet PHY embedded
- Auto Negotiation (Full-duplex and half duplex)
- Auto MDI/MDIX
- Alimentation: 3.3 V "E/S" tolérant au 5 V
- Boîtier 100LQFP Lead-free
Nous proposons un kit d'évaluation en option au bas de la page.
Diverses notes d'applications (en langage "C") vous permettrons d'apprendre comment implémenter des connexions UDP / TCP / MACRAW / IPRAW / DHCP / DNS Client / Telnet / HTTPc, comment gérer l'afficheur LCD, comment gérer une communication I2C™, comment gérer la connexion série, comment gérer les timers et compteurs, comment intégrer une conversion "série / Ethernet", etc...
Tarif du circuit intégré "W7100" seul (consultez-nous pour tarif quantitatif). |
