Module de digitalisation vidéo "UCFG"

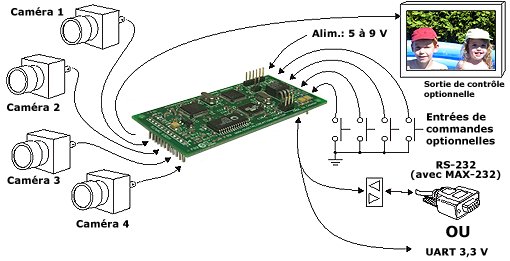

Cette platine électronique est un module d'acquisition vidéo autonome pilotable via un microcontrôleur ou un ordinateur externe au travers d'une simple liaison série. Le module "µCFG™" vous permettra ainsi de faire l'acquisition d'une image couleur en la mémorisant au sein de sa mémoire FIFO.


Cette dernière reste présente au sein de la mémoire tant qu"une nouvelle acquisition n'est pas "ordonnée". Ceci vous permettra ainsi de récupérer le contenu entier du buffer ou une partie de ce dernier et ce plusieurs fois selon différents niveaux de compression vidéo. La communication avec la platine "µCFG™" s'effectuera via une interface série RS-232 (niveau 3,3 V - compatible 5 V) avec une vitesse pouvant aller jusqu'à 230.4 kbps.




Principales caractéristiques:
- 4 canaux d'acquisition vidéo analogique avec multiplexeur intégré.
- Possibilité de n'utiliser que 2 entrées en mode S-Vidéo pour acquisition haute qualité.
- 1 sortie analogique pour contrôle du canal sélectionné.
- Format reconnu: PAL et NTSC.
- Résolution d'acquisition 720 x 240 (NTSC) ou 720 x 272 (PAL).
- Format de l'image: YCbCr 4:2:2.
- Acquisition sélective ("trame" PAIRE" ou IMPAIRE").
- Echange de données et envoie de commandes via liaison série ou port RS-232
  (nécessite un composant MAX-232 additionnel pour la mise à niveau électrique des signaux).
- Jeu de commandes très simple sous forme de caractères ASCII
- Récupération de l'image avec rapport de compression: 1:1 - 2:1 - 4:1 - 8:1.
- Possibilité de récupérer des vues préliminaires basse résolution de l'image stockée.
- Gestion du contrôle de flux par la carte permettant de travailler avec un microcontrôleur externe "lent".
- Démarrage de la phase d'acquisition sur la réception de commandes via le port série ou via 4
  entrées tout-ou-rien.
- Possibilité d'acquisitions répétitives via gestion d'état de la carte.
- Mémorisation des paramètres de réglage de la carte en EEPROM.
- Disponibilité de 256 octets de mémoire EEprom pour les besoins de votre application.
- Module de conversion série <> I2C™ intégré vous permettant de piloter des composants I2C™
  via des commandes séries.
- Module avec connecteurs mâle au pas de 2,54 mm enfichable sur votre application.
