Analyseur logique 64 voies "LAP-F1644M"  à connexion USB

Analyseur logique 64 voies "LAP-F1644M"

LAP-F1644M
Rupture de stock
4 798,87 € TTC

Dont 0,07 € d'eco-participation déjà incluse dans le prix


3 999,06 € HT

Analyseur logique 64 voies (4 Mb) - 1 GHz max. avec décodeur 120 protocoles reconnus (SPI, I2C, 1-Wire, USB, I2S, CAN, LIN, RS232, RS485, DMX512 - DSA Interface - FLEXRAY 2.1 A - HDQ - I2S - IRDA, etc...).

Le "LAP-F1-64" est un puissant analyseur logique 64 voies à connexion USB 3.0 (compatible USB 2.0) pour PC. Se présentant sous la forme d'un boîtier en métal, ce dernier intègre 32 ports USB 3.0 femelles sur lesquels viennent se plugger des mini-cordons USB3.0 avec au bout, les sondes de mesure.

Livré avec 5 sondes "General Purpose" ces dernières embarquent une électronique permettant de gérer chacune 2 voies.

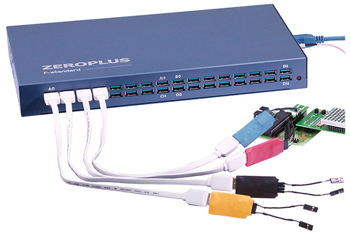

Exemple d'utilisation (PC non inclus)


Doté d'une mémoire de 4 Mb par canal, d'une bande passante de 200 MHz (avec échantillonage jusqu'à 1GHz) et de trigger programmable, cet analyseur dispose d'une multitude de protocoles de décodage gratuit (voir en fin de page).


4 types de sondes sont disponibles en option permettant des analyses spécifiques::
- General Purpose (5 livrées)
- Low Voltage
- Negative Logic
- eMMC5.1/SD


(Ci-dessus photo des sondes "Negative Logic")


Echantillonnage
Internal Clock (Timing)(Asynchronous) Max. 1GHz
External Clock (State)(Synchronous) Max. 200 MHz (Dual-edge)

Sondes actives / SignauxP100ST
(Sonde optionnelle - Contactez-nous)
DUT Bandwidth (Max.): 100 MHz
Channels (Max.): Data 64 ch
Signal Type: Single-Ended Bus
Input Impedance / Capacitance: 530 Kohm ± 10% / 8.2 pF ± 2 pF
Bus Voltage: VIH: 2V-5V
Input DC Voltage (Max.): ± 5V

P120LV
(Livrée de base)
DUT Bandwidth (Max.) : 120 MHz
Channels (Max.): Data 64 ch
Signal Type: Single-Ended Bus
Input Impedance / Capacitance: 190 Kohm ± 10% / 4.3 pF ± 2 pF
Bus Voltage: VIH: 0.6V-5V
Input DC Voltage (Max.): ± 10V

P120NE
(Sonde optionnelle - Contactez-nous)
DUT Bandwidth (Max.): 120 MHz
Channels (Max.): Data 64 ch
Signal Type: Single-Ended Bus
Input Impedance / Capacitance: 190 Kohm ± 10% / 4.3 pF ± 2 pF
Bus Voltage: VIH: 0.3V-5V or VIH: -0.2V--1.5V
Input DC Voltage (Max.): ± 10V

P200EM
(4 sondes livrées de base)
DUT Bandwidth (Max.): 200 MHz
Channels (Max.): Data 32 ch
Signal Type: Single-Ended Bus
Input Impedance / Capacitance: 190 Kohm ± 10% / 4.3 pF ± 2 pF
Bus Voltage: VIH: 0.6V-5V
Input DC Voltage (Max.): ± 10V






Mémoires
Depth(Per Channel): 4Mb (existe en versions 8Mb, 16Mb, 32 Mb ou 64Mb - consultez-nous)
Répartition mémoire 4Mb/64CH 8Mb/32CH 16Mb/16CH 32Mb/8CH
64Mb/4CH 128Mb/2CH 256Mb/1CH

Trigger
6 protocol triggers (hardware)(serial): I2C, I2S, SPI, SVID, UART (RS-232C/422/485), CAN 2.0B
Trigger types: Pattern/Edge/Pulse Width/Interval (Time)
Trigger Channel: 64
Trigger delay: Yes
Trigger levels: 256
Trigger pass: 1~65535

Special software features
Zooming and panning
Waveform and UI Customization
State list and Waveforme view
Packet list
Waveform Navigator
Memory view
Statistic
File Comparison

AutreOperating System: Windows 7 (32-bit ou 64-bit) / 8.1 / 10 (Windows 8 mini. conseillé)
Data transmission: USB 3.0 (compatible 2.0)
Phase error: < 3ns
Alimentation: 9V / 5,5A
Dimensions: 322 x 180 x 38 mm

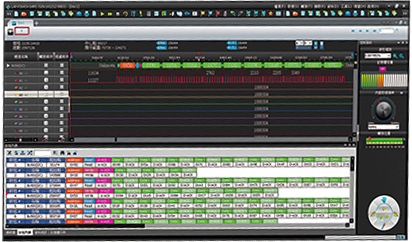

L'analyseur est livré avec un logiciel très puissant et convivial doté de très nombreuses possibilités





Contenu livré:
-Boîtier "LAP-F1644M"
- Câble USB
- 5 sondes "General Purpose"


Cet analyseur dispose d'une fonction décodage de 120 protocoles:

1-WIRE, CAN 2.0B, IRDA, 3-WIRE, JTAG 2.0, PS/2, I2C (EEPROM 24LCS61/24LCS62), SSI Interface, MANCHESTER, MILLER, SPI Compatible (Atmel Memory), I2C, UART (RS-232C/422/485), SPI, 7-SEGMENT LED, USB 1.1, LCD1602, DIGITAL LOGIC, ARITHMETICAL LOGIC, MICROWIRE, I2C (EEPROM 24L), UP DOWN COUNTER, MICROWIRE (EEPROM 93C), MCU-51 DECODE, USB 2.0, etc...
