Prix réduit ! MA80014 Table traçante PLOTTER XY v2.0 Makeblock (compatible arduino)

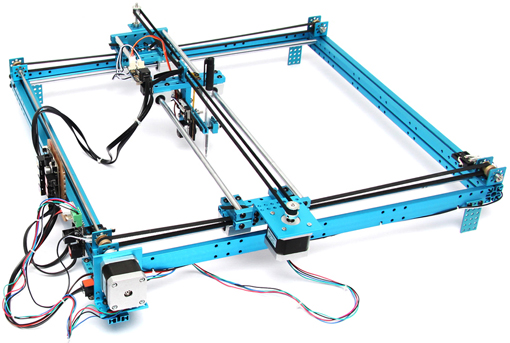

Table traçante PLOTTER XY v2

Idéalement conçu pour l'enseignement, cet ensemble livré en kit vous permettra de réaliser une table traçante "XY" extrêmement performante (sur la base d'une plateforme compatible arduino).   (PROMOTION SPECIALE RENTREE 2018)

Plus de détails

MA80014

268,00 € HT 321,60 € TTC

Dont 0,85 € TTC d'éco-part.

262,41 € HT 314,89 € TTC

Dont 0,85 € TTC d'éco-part.

Disponible

-6,71 €

Imprimer

Cette dernière se compose d'une structure en aluminium anodisé très solide associée à 2 moteurs pas-à-pas ainsi qu'à un petit servomoteur et à une électronique de puissance supervisée par une platine compatible Arduino Leonardo (base ATmega32U4).


 La platine


Caractéristiques de la base compatible arduino:

- Alimentation: 12 V
- Connectique pour programmation : micro USB
- Microcontrolleur: ATmega32U4
- Mémoire Flash 32 KB (ATmega32u4)
- SRAM: 2.5 KB )
- EEPROM: 1 KB
- Clock Speed 16 MHz
- Dimensions: 80 x 60 x 18 mm



Par rapport aux arduino standards, cette platine dispose (en plus de son interface de puissance pour moteurs "cc" intégrée) de nombeuses autres améliorations, telles que:

- Fusible réarmalable intégré.
- Buzzer intégré.
- Condensateur de découplage de forte valeur intégré.
- Radiateur intégré.
- Convertisseur "DC/DC" intégré permettant d'alimenter directement une source 5 V jusqu'à 2 A
depuis la platine (idéal pour alimenter des servomoteur, un petit bandeau à Leds, etc...)



Détail de la platine Me BaseBoard



La platine bénéficie d'un système de raccordement rapide via 8 prises RJ25. Ces 8 prises reprennent les principaux signaux en provenance du microcontrôleur ATmega32U4 avec bootloader Arduino afin que vous puissiez y raccorder instantanément (et sans opération de soudure) une multitude de petits modules d'extensions à l'aide de câbles déidiés à cette opération. Ces prises disposent d'un repérage par couleur afin que vous puissiez dstinguer s'il s'agit d'entrées tout-ou-rien, de sorties tout-ou-rien, d'entrées de conversion analogique/numérique, etc...

Ainsi la platine est livrée avec 2 modules de pilotage de puissance pour moteur pas-à-pas. Les éléments mécaniques composant l'ensemble ont été sélectionnés avec soins afin de disposer de mouvements très précis et réguliers. Dimensions du support principal de la table: 49,6 x 49,6 cm.



Détail de la table traçante


Contenu de la mécanique:

1 x Beam 0824-16 10 x Shaft Collar 4mm 1 x 6P6C RJ25 cable-35cm
4 x Beam 0824-48 1 x Flexible coupling 4x4mm 2 x 6P6C RJ25 cable-50cm
1 x Beam 0824-80 4 x Linear Motion Shaft D8X496mm
4 x Beam 0824-96 6 x Linear Motion Slide Unit 8mm 1 x USB A-Male to B-Male Cable
2 x Beam 0824-112 10 x Flange Bearing 4x8x3mm 1 x Base Bracket
2 x Beam 0824-496 1 x HEX Screwdriver 2.5mm 4 x Me Micro Switch B
1 x Beam 0808-80 1 x Cross Screwdriver 3mm 1 x 9 g micro servo bracket
2 x Beam2424-504 2 x HEX Allen Key 1.5mm 1 x Linear Motion Shaft D4x512mm
2 x Bracket 3x3 1 x Wrench 7mm 1 x Linear Motion Shaft D4x80mm
5 x Plate 3x6 50 x Nut M4 3 x Nut M2
5 x Bracket U1 10 x Countersunk Screw M3x8 3 x Cross recessed pan head screw M2×10
3 x Belt Connector 26 x Headless Set Screw M3x5 30 x Socket Cap Screw M4×14
2 x 42BYG Stepper Motor Bracket16 x Plastic Rivet R4060 28 x Socket Cap Screw M4×16
1 x K-Power 9g Micro Servo6 x Plastic Rivet R4100 12 x Socket Cap Screw M4×22
2 x 42BYG Stepper Motor20 x Plastic Ring 4x7x2mm 18 x Socket Cap Screw M4×30
6 x Timing Pulley18T 1 x Me-Baseboard 36 x Socket Cap Screw M4×8
3 x Open-end Timing Belt (1.3m)2 x Me Stepper motordriver V1.06 x Cuttable Linkage 3
2 x D Shaft 4x56mm3 x RJ25 Adapter30 x Nylon cable ties 2*100
1 x Threaded Shaft 4x39mm2 x 6P6C RJ25 cable-20cm5 x Rubber band


Attention cette base robotique n'est pas un jouet. Son utilisation est strictement réservée aux personnes de plus de 14 ans. Cette dernière contient des petites pièces qu’un enfant plus jeune pourrait avaler ou inhaler.

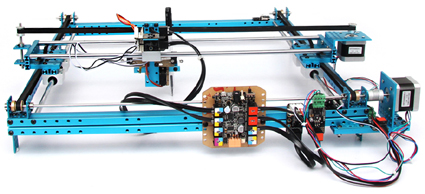

La table traçante vue de côté


La gestion de la table traçante via la platine compatible arduino en processing associé à GRemote permet de réaliser des dessins très compexes en Gcode. Rien ne vous empêche si le coeur vous en dit de gérer plus "basiquement" les déplacements des moteurs pas-à-pas directement en langage "c" via l'environnement de développement de l'arduino.


Détail du kit de la table traçante



Vous trouverez ci-dessus le détail de la composition du kit tel qu'il est livré. A noter la nécessité de disposer d'une alimentation externe (non livrée) capable de délivrer 12 Vcc / 2 A minimum - Nous proposons une alimentation de ce type en option dans la colonne de droite.



Video table traçante

Nous vous invitons à visualiser les vidéos de présentation pour vous donner une idée des possibilités de la table traçante.

Vidéos de démonstration


Note: Nous proposons également si nécessaire (en bas de page) la partie mécanique seule de cette table traçante.
