Module "PMOD" Thermostat-thermomètre

Conçu pour être piloté par un arduino via une liaison I2C, ce module "Pmod" intègre un capteur de température avec fonction thermostat de type ADT7420.

Plus de détails

PMODTMP2

16,68 € HT 20,01 € TTC

Dont 0,01 € TTC d'éco-part.

Disponible

Imprimer

Fonction du moduleInterface du moduleConnectique du module



Doté d'un connecteur mâle 2 x 4 broches, ce module pourra être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


Exemple d'application avec un arduino™

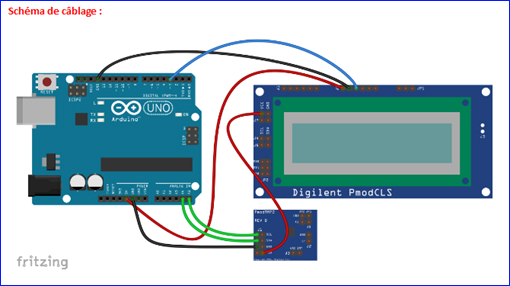

Raccordement du module à l'arduino™


/************************************************************************
*
* Test du module Pmod thermostatthermomètre
*
*************************************************************************
* Description: Pmod_TMP2
* La température ambiante est affiché sur le moniteur série et
* sur un afficheur LCD série .
*
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod TMP2
* 3. Module Pmod CLS
*
*        Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.

*        Code source téléchargeable ici:
************************************************************************/

#include <Wire.h> // appel de la bibliothèque
#define ADT7420_Adresse 0x4B // adresse I2C du module Pmod TMP2

//Déclaration d'un port série
#include <SoftwareSerial.h>
SoftwareSerial lcd(2,3); // RX, TX

int MSB;
int LSB;
int valeur;
float temperature;

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation de la liaison I2C
Init_ADT7420(); // initialisation du module Pmod AD2
lcd.begin(9600); // initialisation de la liaison série de l'afficheur
lcd.write("x1b[j"); // effacement de l'afficheur
lcd.write("x1b[0h"); // configuration de l'afficheur en mode écriture du message sur deux lignes
}

void loop()
{
Wire.beginTransmission(ADT7420_Adresse); // lancement de la mesure
Wire.endTransmission();
delay(10);
Wire.requestFrom(ADT7420_Adresse, 2); // récupération des deux octets MSB et LSB
if(Wire.available() <=2)
{
MSB = Wire.read();
LSB = Wire.read();
}
valeur=(MSB<<8)|LSB ;
if (((valeur>>15)&1)==0) // si la température est positive
{
temperature=valeur/128.0;
}
else // si la température est négative
{
temperature=(valeur-65535)/128.0;
}
Serial.print("MSB="); // affichage dans le moniteur série
Serial.println(MSB);
Serial.print("LSB=");
Serial.println(LSB);
Serial.print("Valeur=");
Serial.println(valeur);
Serial.print("Temperature=");
Serial.println(temperature);
lcd.write("x1b[j"); // effacement de l'afficheur
lcd.print("Temperature:"); // écriture sur l'afficheur
lcd.write("x1b[1;0H"); // positionnement du curseur 2nde ligne 1ère colonne
lcd.print(temperature);
lcd.print((char)223);
lcd.print("c");
delay(1000);
}

// Initialisation du module Pmod TMP2
void Init_ADT7420(void)
{
// configuration de l'ADT7420 en mode 16 bit
Wire.beginTransmission(ADT7420_Adresse);
Wire.write(0x03);
Wire.write(0x80);
Wire.endTransmission();



Notes d'applications pour modules Pmod

La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
Note d'application
Site du fabricant
Vidéo de présentation
Datasheet du module
