Capteur infrarouge photoélectrique U058 pour Arduino et M5Stack

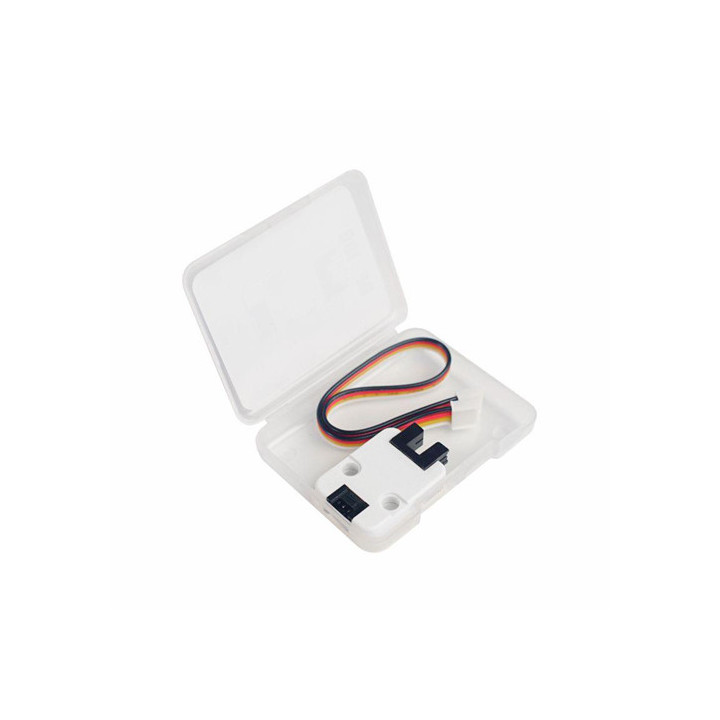

Livré dans une boite de rangement, le module OP.180° de chez M5Stack est une capteur IR photo électrique (fourche optique positionnée à 180°) à sortie numérique équipée d'un connecteur compatible Grove pour vos applications à base de carte Arduino™ ou compatible ou de modules M5Stack (non livrés).

Cette fourche optique à sortie numérique pourra être utilisée au choix soit avec les modules programmables de chez M5Stack (non livrés) ou avec une carte Arduino® ou compatible (non inclus) via une platine Shield ou HAT compatible Grove (proposées en option).

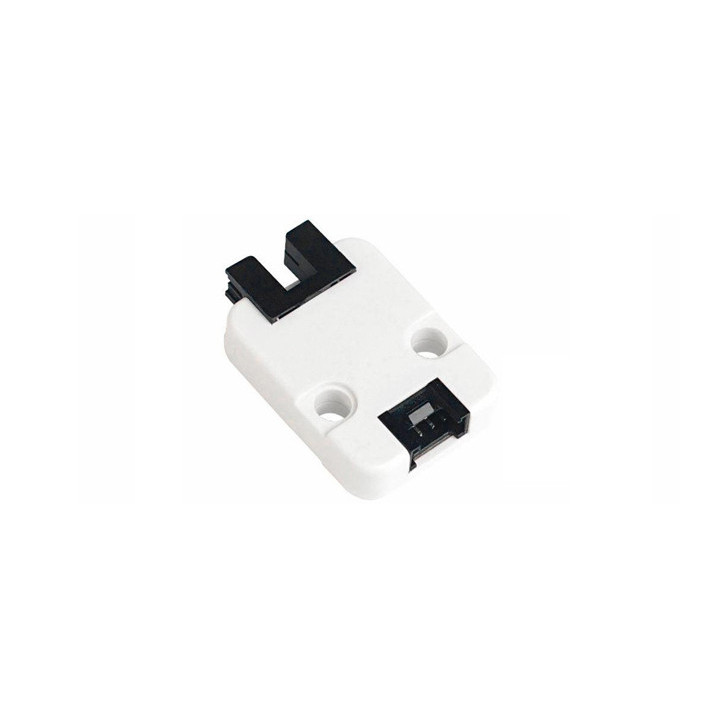

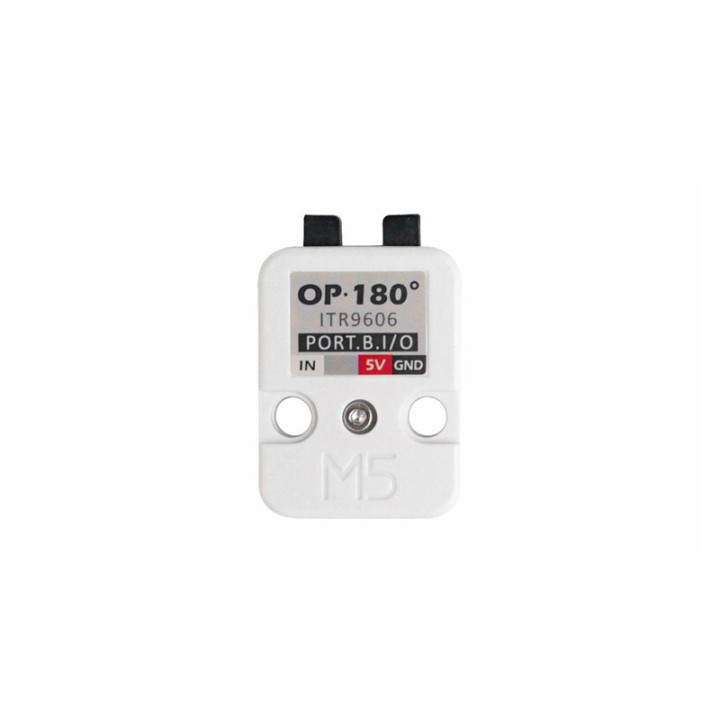

Basé sur un capteur ITR9606, cette fourche optique (placée à 180°) permet de détecter un obstacle entre ses fourches par détection infrarouge photoélectrique (sans contact). L'information peut être récupérée via une entrée numérique de votre microcontrôleur. Le boîtier plastique dispose également de 2 trous compatibles LEGO®.


Exemple s'utilisation avec une carte Arduino. Le module devra être relié sur la broche D2 de la carte Grove Shield. Le programme allume la led de la carte Arduino (pré-reliée sur la broche D13) lorsqu'un objet est inséré dans la fourche.


const int fourche = 2;
const int led =  13;

int etatfourche = 0;

void setup() {
   pinMode(led, OUTPUT);
   pinMode(fourche, INPUT);
}

void loop() {
   etatfourche = digitalRead(fourche);

   if (etatfourche == HIGH) {
      digitalWrite(led, HIGH);
   }

   else {

 digitalWrite(led, LOW);
}
}


Des exemples de codes pour UIFlow sont disponible en téléchargement sur le site du fabriquant.

Caractéristiques:

• Alimentation: 5 Vcc ±10%
• Module capteur infrarouge photoélectrique ITR9606 (fourche optique)
• Interface numérique
• Compatible Grove
• 1 cordon compatible Grove inclus
• 2 trous de fixation compatible LEGO®

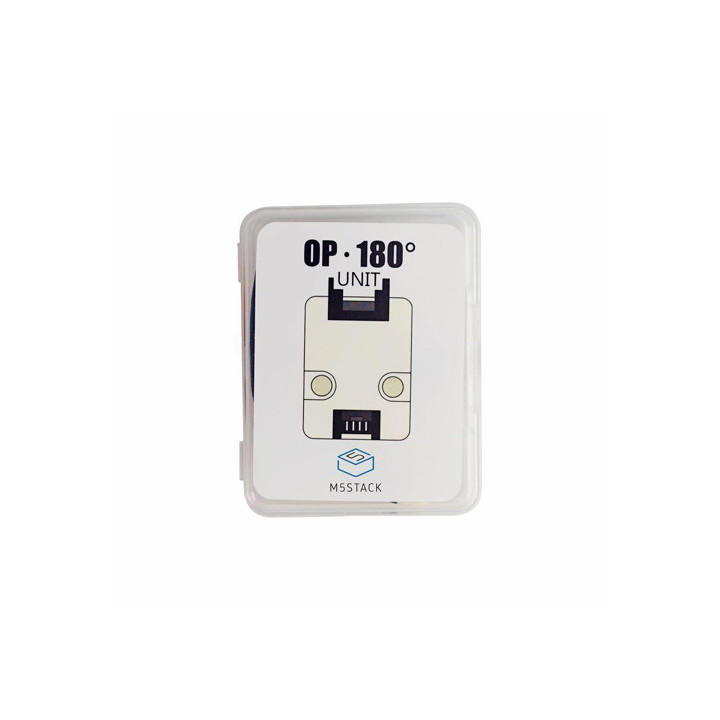

• Avec boite de rangement
• Dimensions: 32 x 24 x 8 mm
• Poids: 4 g
