Modules hybrides émetteurs "TX2-433"

Modules hybrides émetteurs "TX2-433"

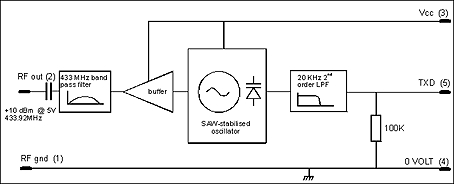

Ces modules hybrides sont des émetteurs radiofréquence "FM" (modulation de fréquence) large bande à 2 étages stabilisés par un résonateur à onde de surface (SAW).


Economiques et performants, ils disposent d'une entrée "DATA" acceptant à la fois les données numériques (0 - 1) ainsi que les signaux analogiques (fréquence maximale: 2 KHz).





Entièrement blindés, dotés de dimensions réduites et conformes aux normes EMC EN 301 489-3 et EN 300-220-3, ils sont "calés" sur la bande 433.92 MHz et se déclinent en 4 versions différentes:

- Version avec un débit max. de 40 Kbps et une alimentation de +3 Vcc.
- Version avec un débit max. de 160 Kbps et une alimentation de +3 Vcc

- Version avec un débit max. de
40 Kbps et une alimentation de +5 Vcc.
- Version avec un débit max. de 160 Kbps et une alimentation de +5 Vcc

Le tarif des modules est identique quelque-soit la version. Ces derniers devront être associés à un circuit intégré de codage ou à un microcontrôleur effectuant un codage de type Manchester, PCM ou autre et respectant les temps les rapports cycliques d'émission en vigueur pour cette bande (ce circuit n'est pas livré).


Applications
-
Transmission de données haut débit
- Télécommandes radio
- Systèmes de sécurité sans fil
- Systèmes de contrôle de process à distance
- Dispositifs de sécurité pour travailleurs isolés
- Télécommandes professionnelles industrielles






Désignations

Min.

Typ.

Max.

Unité



VCC
VCC

Alimentation (Version 3 Vcc)
Alimentation (Version 5 Vcc)

2,2
4

3
5

4
6

VCC
VCC



IS
IS

Consommation @ 3V
Consommation @ 5V

4
7

6
10

10
14

mA
mA



FW

Fréquence d'émission

-

433,92

-

MHz





Dérive en fréquence

±20

±25

±30

KHz





Débit max. TX2-433-40
Débit max. TX2-433-160

-

-

40
160

Kbps
Kbps



PO
PO

Puissance HF  @ 3 V
Puissance HF @ 5 V

0
+6

+4
+9

+6
+12

dBm
dBm

  BW Modulation BP @ -3dB

-

-

20

KHz

    Niveau d'émission 2ème harmonique

-

-65

-54

dBc

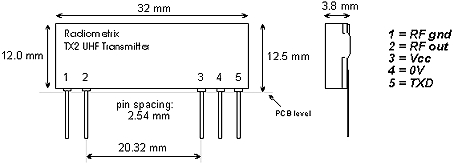

La sortie 2 (RF out) est destinée à recevoir une antenne externe (non livrée) de type hélicoïdale, "loop" (imprimée sur votre circuit) ou mono-brin. Cette antenne pourra être réalisée par vos soins (en suivant les indications données dans la notice des modules) ou pour de meilleurs résultats achetée prête à l'emploi (nous proposons à ce titre une gamme complète ci-après).




Dans tous les cas, les modules émetteurs "TX2-433" sont destinés à être utilisés en association avec les récepteurs large bande de la gamme "RX2-433" (présentés au bas de la page). Dans des conditions standards d'exploitation et suivant les antennes utilisées, un émetteur "TX2-433" (version 40 Kbps /
+ 5 Vcc) associé à un récepteur "RX2-433" (version 14 Kbps) vous permettra d'atteindre une portée de l'ordre de 300 m à vue sans obstacle en terrain dégagé.


  Documentation technique des modules "TX2-433"
  Sélection d'antennes 433,92 MHz


A noter que nous proposons également si nécessaire un kit d'évaluation optionnel


Nouveau: Testez gratuitement (*) les modules Radiometrix



Vous envisagez de développer une application nécessitant l'utilisation de modules de communication
radiofréquence ? Vous êtes un peu perdu parmi la gamme de produits disponibles sur le marché ?
Ne cherchez plus ! Bénéficiant de tarifs très compétitifs et de performances qui les placent loin devant
"les autres", les modules Radiometrix sont fait pour vous. Pour vous en convaincre, nous vous
proposons de vous adresser gratuitement en prêt et sans obligation d'achat (*) un kit d'évaluation
pour une période d'essai de 10 jours afin que vous puissiez tester et apprécier leurs possibilités.

Pour ce faire exposez nous les besoins de votre application radio en remplissant et en nous retournant
ce formulaire par fax (vous pouvez également recopier le contenu de ce dernier et nous l'adresser par
émail). A l'aide de ces informations, nous vous adresserons un kit d'évaluation associé aux modules
radiofréquences adaptés à vos contraintes techniques.

(*) Cette offre est valable uniquement pour les sociétés qui résident en France Métropolitaine.
    Le délai d'expédition de votre kit d'évaluation est fonction des pièces disponibles en stock.

    Nous nous réservons le droit de ne pas expédier de kit d'évaluation si le projet proposé n'est pas
    techniquement viable ou si les modules Radiometrix ne conviennent pas pour ce dernier.

Option :

Référence : TX2-433
8.00 € HT   9.60 € TTC
     Quantité :
