Platine "FOX Board G20"

Platine "FOX Board G20"

Spécialement conçue pour accélérer et réduire les coûts de développement des intégrateurs et des concepteurs en les aidant à mettre leur produit plus rapidement sur le marché, la platine "FOX Board G20" est un système embarqué économique de faibles dimensions capable de faire "tourner" un système d'exploitation Linux, architecturée autour d’un très puissant processeur ARM9™ AT91SAM9G20 @ 400 MHz d'Atmel™.


De part ses caractéristiques, la platine "FOX Board G20" est donc toute indiquée pour l'étude et l'évaluation dans le cadre du développement de mini-serveurs web, proxy, routeur, firewall et autre systèmes de contrôle embarqués....

La platine "FOX Board G20" se compose d'une platine support avec étage de régulation multiple
(2 x 3,3 V / 1,8 V / 1 V) sur laquelle est insérée un module CPU "NETUS G20" (lequel intègre le processeur AT91SAM9G20).

La platine support dispose également d'un connecteur d'alimentation, d'un connecteur Ethernet (Base 10/100), de 2 ports USB 2.0 host, d'un port Client sur mini USB, d'une pile de sauvegarde pour horloge RTC, d'un bouton-poussoir libre d'utilisation, d'un emplacement pour afficheurs uOLED intelligents de "4D Systems" (proposés en option en bas de page) ainsi que d'un connecteur mâle au pas de 2,54 mm permettant le raccordement d'une petite platine optionnelle (voir en bas de page) d'interface de mise à niveau du port série "console/Debug" (3,3 Vcc).






La carte dispose de part et d'autre de 2 rangées de 20 trous au pas de 2.54 mm destinés à recevoir des connecteurs optionnels qui vous permettrons de monter la carte "FOX" sur une platine principale de votre réalisation (nous proposons des connecteurs dédiés à cet effet au bas de la page (2 connecteurs mâles et 2 connecteurs femelles sont nécessaires). Attention, la pile de sauvegarde représentée sur la photo de la platine est livrée en option (voir au bas de la page).

Ces connecteurs donnent accès aux nombreux signaux:

- 28 ports d'entrées/sorties
- 2 ports série (niveau 3,3 V)
- 4 entrées de conversion "A/N"
- bus I2C™ / SPI™
- Sortie PWM
- etc...

La platine "FOX Board G20" dispose également au dos d'un connecteur permettant de recevoir un carte mémoire type microSD™ (non livré) d'une capacité max de 8 Go. A ce titre, il vous faudra impérativement doter la platine "FOX Board G20" d'une carte microSD™ avec rootFS Gentoo™ (cette carte mémoire n'est pas livrée avec la platine).

La platine "FOX Board G20" est destinée à être alimentée sous une tension de + 5 Vcc régulée et filtrée (n'utilisez jamais de bloc secteur mural économique multi-tensions, lesquels délivrent généralement des tensions supérieurs à leurs indications et qui plus est non régulées). Nous proposons en option si nécessaire un bloc secteur à découpage approprié délivrant une tension de + 5 Vcc ainsi qu'un câble de conversion USB <> Série qui pourra être utilisé sur la platine.



Prototypage rapide à l'aide de votre platine "FOXG20"
A noter que nous proposons désormais en option un système d'extension appelé "DAISY", lequel est idéalement conçu pour raccorder rapidement et simplement divers platines d'extensions sur votre carte "FOXG20" afin de satisfaire les besoins de prototypage.

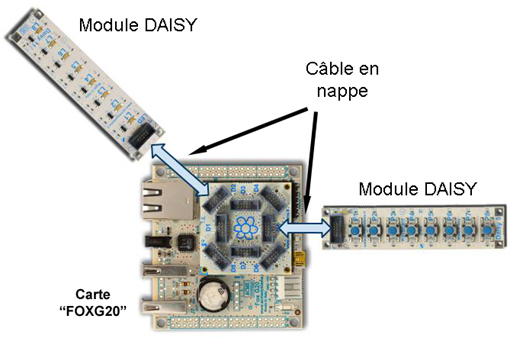

La photo ci-dessus montre une platine "DAISY-1" enfichée sur une carte "FOXG20". Des modules d'extension "LED" et "bouton-poussoirs" sont reliés aux ports d'E/S de la "FOXG20" via des mini câbles raccordés sur la platine "DAISY-1" - Voir plus d'infos dans la colonne de droite.
Réf.
FOXG20

Ce produit est actuellement épuisé.

Articles optionnels
Modèle pastillé au pas de 2.54 mm
Platine de prototypage 100 x 160
Quantité :
FOX PROTO2
15.05 € TTC
Modèle pour composants CMS
Platine de prototypage
Quantité :
FOX PCMS
9.60 € TTC
Modèle pastillé au pas de 2.54 mm
Platine de prototypage
Quantité :
FOX PROTO1
9.60 € TTC
Option pour port "console"
Module d\'interface pour carte "FOX"
Quantité :
PL/DPI
16.21 € TTC
(livré sans nappe)
Module d\'extension RS232 "DAISY-9"
Quantité :
DAISY-9
27.48 € TTC
(livré sans nappe)
Module d\'extension entrées/sorties "DAISY-22"
Quantité :
DAISY-22
34.80 € TTC
(livré sans nappe)
Module d\'extension audio "DAISY-16"
Quantité :
DAISY-16
44.40 € TTC
(livré sans nappe)
Module d\'extension 8 Leds "DAISY-11"
Quantité :
DAISY-11
9.60 € TTC
(livré sans nappe)
Module d\'extension 8 BP "DAISY-5"
Quantité :
DAISY-5
9.60 € TTC
(livré sans nappe)
Module adaptateur pour afficheur 4D "DAISY-15"
Quantité :
DAISY-15
8.40 € TTC
Jeu de connecteurs pour cartes "FOX"
Quantité :
CON-FOX2
6.60 € TTC
Cordon réseau RJ45 FTP (2 m)
Quantité :
CW102C
3.80 € TTC
Cordon réseau RJ45 FTP (2 m)
Quantité :
CW102
3.20 € TTC
Convertisseur "PRO" USB - 1 x RS232
Quantité :
US232R-10
30.10 € TTC
Pas 2,54 mm
Connecteur mâle double rangée (2x20)
Quantité :
CC066
0.80 € TTC
Pas 2,54 mm
Connecteur femelle 2x20 (double) pour CI
Quantité :
CC074
1.75 € TTC

Câble de liaison pour module "Daisy"
Quantité :
DRCABLE
3.37 € TTC
Version en plastique translucide
Boîtier optionnel pour platines "FOX"
Quantité :
PL/FOXCASE
16.26 € TTC
Module double pont en H "DAISY-2"
Quantité :
DAISY-2
42.00 € TTC
(livré sans nappe)
Module 4 sorties de puissance "DAISY-19"
Quantité :
DAISY-19
30.00 € TTC
