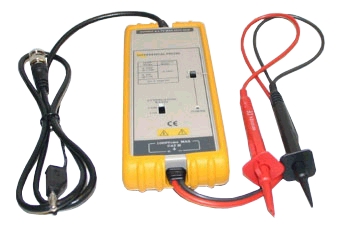

Sonde différentielle active
Cette sonde différentielle active permet de convertir un signal "flottant - non référencé par rapport à la masse" en un signal de faible niveau référencé par rapport à la masse). Cette dernière pourra être utilisée avec la plupart des oscilloscopes (dont le DS1M12 et le PS40M10). Idéal pour mesures de phases, de systèmes de commande de moteurs, etc...).
|
Caractéristiques |
| Bande passante |
DC à 25 MHz (-3dB) |
| Atténuation ratio |
1 : 10 / 100 |
| Précision |
± 2% |
| Temps de monté |
14ns |
| Impédance d'entrée |
4 Mohm / 5,5 pF (relier à la masse) |
| Tension d'entrée |
|
| Differentiel Range |
±70 V(DC+Peak AC) ou 70 Vrms à 1/10
±700 V(DC+Peak AC) ou 700 Vrms à 1/100 |
| Common Mode Range |
±700 V(DC+Peak AC) ou 700 Vrms à 1/10 & 1/100 |
| Absolute max. Voltage |
±1400 V(DC+Peak AC) ou 1000 Vrms CAT III à 1/10 & 1/100 |
| Sortie |
|
| Swing |
±7 V (into 2 Kohm loard) |
| Offset (typical) |
< ± 5 mV |
| Noise (typical) |
0,7 mVrms |
| Source Impedance (typical) |
1 ohm à 1KHz, 8 ohms à 1 MHz |
| CMRR (typical) |
-86 dB à 50 Hz, -66 dB à 20 KHz |
| Température d'utilisation |
-10 °C à +40 °C |
| Longueur du câble BNC |
95 cm |
| Longueur des cordons de mesure |
45 cm |
| Alimentation |
4 x piles 1,5V type AA ou adaptateur 6Vcc/60 mA (non livrés) | |
Non disponible (pas de délai annoncé) :
Description détaillée
