Starter-kit "EasyAVR6"
Livré avec une documentation en Français, ce starter-kit professionnel est spécialement conçu pour développer sur les microcontrôleurs Atmel™ 8, 14, 20, 28 et 40 broches de la famille AVR™. Dotée d'une très grande qualité de réalisation, la platine (où chaque composant est clairement identifié) est livrée de base avec un microcontrôleur ATMega16. De nombreux exemples de programmes en langage "C", en langage "Pascal" et en langage "BASIC" vous assurerons une prise en main immédiate.
La programmation se fait SANS BOOT Loader, c'est à dire que vous pouvez placez un AVR à technologie Flash vierge sur la platine et procéder immédiatement à sa programmation ! Le starter-kit est livrée de base avec un microcontrôleur ATMega16. Pouvant être cadensé jusqu'à 16 MHz, ce microcontrôleur dispose de 16 Ko de mémoire programme "Flash", de 1024 octets de mémoire RAM, de 512 octets de mémoire EEPROM, de 32 ports d'entrées/sorties (dont 8 utilisables en canaux de conversion "analogique/ numérique" avec une résolution de 10 bits), de 3 timers, de différentes fonctions de gestion de signaux PWM, d'un port de communication série, d'un port de communication SPI™...

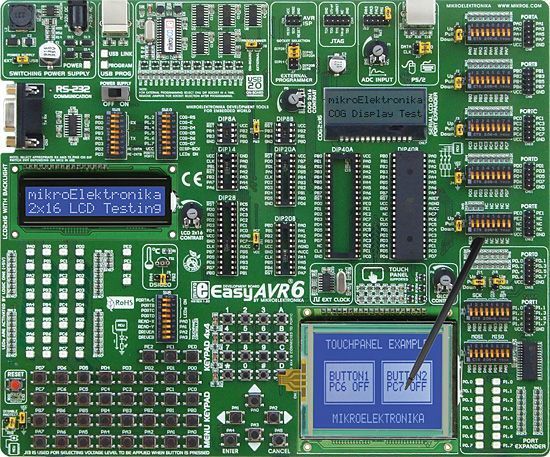

Vue détaillée de la platine: Les afficheurs LCD rétro-éclairé bleus sont livrés en option
Les points forts du starter-kit "EasyAVR6"
Programmateur intégré à la platine du starter-kit "EasyAVR6"
Le programmateur USB intégré du starter-kit "EasyAVR6" est en mesure de supporter les microcontrôleurs à technologie Flash ci-après
|
ATtiny12, ATtiny13, ATtiny15, ATtiny25, ATtiny26,
ATtiny45, ATtiny85, ATtiny2313, AT90S1200,
AT90S2313, AT90S2323, AT90S2343, AT90S4433,
AT90S8515, AT90S8535, ATMega8, ATMega16,
ATMega32, ATMega48, ATMega64, ATMega88,
ATMega103, ATMega128, ATMega161,
ATMega162, ATMega163, ATMega165,
ATMega168, ATMega169, ATMega323,
ATMega325, ATMega329, ATMega640,
ATMega645, ATMega649, ATMega1280,
ATMega1281, ATMega323, ATMega2560,
ATMega2561, ATMega3250, ATMega3290,
ATMega323, ATMega6450, ATMega6490,
ATMega8515, ATMega8535 |
|
 |
Liste non exhaustive - consultez la notice pour découvrir toutes les références supportées - Certains de ces microcontrôleurs ne peuvent pas être directement insérés sur les supports de la platine.
Nombreux exemples de programmes pour le starter-kit "EasyAVR6"
Le starter-kit est livré avec les compilateurs "C" (MikroC) et "BASIC" (MikroBASIC) et "Pascal" (MikroPASCAL) pour AVR en versions de démo (exploitables mais limités à 2 Ko). Une quantité impressionnante d'exemples de programmes pour ces langages (ainsi que des exemples en assembleur) sont également disponibles afin de vous assurer une prise en main immédiate en vous permettant ainsi de tester, d'étudier et de communiquer avec la plupart des périphériques que vous pourrez rencontrer dans les applications industrielles: afficheurs LCD, graphiques ou 7 segments, claviers de saisie, claviers de PC, affichage par Led, communication série, mesure et contrôle de température, conversion analogique / numérique, etc...

Parmis ces exemples vous trouverez entre autre:
Affichage valeurs analogiques sur Leds - Affichage valeurs analogiques sur LCD - Transmission valeurs analogiques vers RS-232 - Gestion Timer 0 et mesure temporelle - Mesure de température avec DS18S20 - Exemple de communication SPI™ - Exemple de communication CAN - Exemple de génération de sons - Envoi et réception de données via module SPI/Ethernet - Gestion des interruptions sur le port B - Gestion des boutons-poussoirs - Affichage de textes sur écran LCD - Gestion des leds de la platine - Affichage de textes et de graphismes sur écran LCD - Exemple de communication I2C™ - Exemple de comunication RS485 - Envoi/réception de code manchester - Génération signal sinusoïdale - Gestion d'afficheur graphique à base de circuit de gestion T6963 - Envoi de données vers un PC au travers d'une communication série - Gestion des Timer 0 / 1 / 2 - Gestion clavier PS/2 - Pilotage horloge RTC PCF8583 - Lecture / écriture sur carte CF™ ou MMC™ - Gestion capteur de température via bus OneWire™...
Starter-kit "EasyAVR6"... un outil de développement évolutif !
Vous trouverez en fin de page une multitude de petits modules optionnels spécialement conçus pour s'enficher sur les connecteurs mâles d'entrées/sorties de la carte "EasyAVR5". Ces modules vous permettrons d'augmenter les possibilités de votre starter-kit en ajoutant des systèmes de communication CAN™, EThernet, RS485, RTC, accéléromètre, etc...
Nous proposons également en option au bas de cette page un bloc d'alimentation, un capteur de température DS18S20 optionnel, un afficheur LCD alphanumérique 2 x16 caractères, un afficheur LCD graphique 128 x 64 pixels rétro-éclairé bleu, un câble de liaison série (si vous voulez exploiter le port RS-232 de la platine)...
Contenu du starter-kit "EasyAVR6":
- 1 platine (avec un ATmega16) - sans afficheur LCD, ni capteur DS1820, ni câble série, si carte SD™
- 1 CD-rom intégrant la notice (en Anglais) et la suite logiciel
- 1 câble de liaison USB (pour le programmateur intégré)
|
