Programmateur "ARMFlash"
Le boîtier "ARMFlash" est spécialement conçu pour la programmation ICSP (In-Circuit Serial Programming) des microcontrôleurs ARM. Destiné à être connecté au port USB 2.0 (compatible 1.x) de votre compatible PC grâce à son cordon livré, il sera donc capable de programmer un microcontrôleur directement sur la platine de votre application via son câble plat associé à un connecteur HE10 femelle en bout.

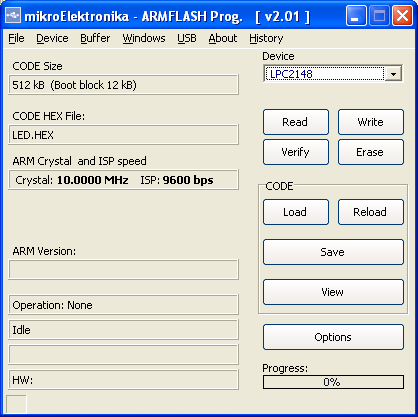

Ce dernier est livré avec un puissant logiciel qui vous permettra de transférer un fichier ".hex" réalisé avec n'importe quel langage pour ARM dans votre microcontrôleur. Très complet et convivial, le logiciel dispose d'une multitude d'options telles que l'utilisation de touches de raccourcis au clavier ou encore la possibilité de pouvoir piloter le fonctionnement du programateur grâce à des commandes en ligne (idéal pour automatiser vos cycles de programmation via une application externe).
Liste non exaustive des microcontrôleurs supportés en mode programmation:
LPC2141, LPC2142, LPC2144, LPC2146, LPC2148, LPC2212, LPC2214, LPC2104, LPC2105, LPC2106
LPC2114, LPC2124, LPC2119, LPC2129, LPC2194, LPC2131, LPC2132, LPC2134, LPC2136, LPC2138
LPC2292, LPC2294

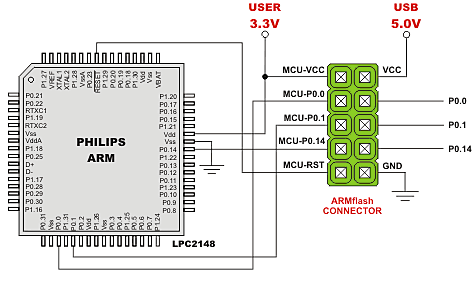

La liaison entre le "ARMFlash" et votre microcontrôleur s'effectuera à l'aide de 6 signaux (dont 2 réservés pour la masse GND et 1 pour le +VDD).
Nous proposons en option au bas de la page un connecteur mâle 10 points qu'il vous suffira de prévoir sur la platine de votre application afin de pouvoir utiliser le boîtier "ARMFlash" pour programmer et débugger cette dernière.
Nous proposons aussi au bas de la page une platine optionnelle spécialement conçues pour être utilisées avec le boîtier de programmation "ARMFlash". Cette dernière dispose d'un connecteur mâle 10 points et d'un support pour recevoir un module "ARM MCU" LPC2214. |
|
 |
Il est également possible d'utiliser des commandes en ligne pour piloter les fonctions du programmateur (idéal pour exploiter le ARMFlash au sein de votre chaine de production).
-w Programme le ARM
-v Vérifie
-r Lecture du ARM
-e Efface le ARM
-p Type de ARM(par exemple LPC2148, LPC2214,...)
-f Nom de fichier (utilisez " comme délimiteur)
-b Test la virginité du ARM
-Q Ferme le programme après la programmation
-Uon Force la protection du code
-Uoff Desactive la protection du code
Exemples:
armflash.exe -w -pLPC2148 -v -f"C:\somefile.hex"
Cette ligne de commande programmera le ARM avec le fichier C:\somefile.hex et effectuera une vérification.
armflash.exe -r -pLPC2148
Cette ligne lira le contenu du ARM pour le mettre dans le buffer.
armflash.exe -e -pLPC2148
Cette ligne effacera le ARM.
 |
