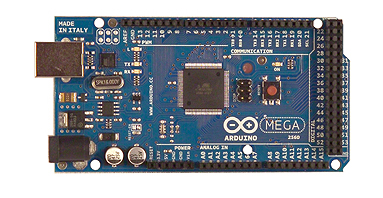

Platine Arduino "Mega 2560" (Rev 3)

Les modules arduino™ sont des plate-formes de prototypage microcontrôlées "open-source" spécialement conçues pour les artistes, les concepteurs ou les hobistes. Cette version est achitecturée autour d'un ATmega2560 associé à une interface USB (le câble est proposé en option au bas de la page).

L'ensemble des entrées/sorties de la platine sont disponibles sur des connecteurs femelles présents sur les bords de la platine.

Caractéristiques:

Microcontrôleur	ATmega2560
Tension de fonctionnement	5 V
Tension d'alimentaion (recomandée)	7- 1 2 V
Tension d'alimentaion (limites)	6 - 20V
Nombre d'E/S	54 (dont 14 pouvant générer des signaux PWM)
Nb ports "Analogique/Numérique"	16
Courant max. par E/S	40 mA
Courant pour broches 3.3 V	50 mA
Mémoire Flash	256 KB (ATmega328) dont 8 KB utilisé par le bootloader
SRAM	8 KB (ATmega328)
EEPROM	4 KB (ATmega328)
Vitesse horloge	16 MHz

Programmables via un langage proche du "C" (disponible en libre téléchargement), les modules Arduino peuvent fonctionner de façon autonome ou en communicant avec un logiciel "tournant" sur un ordinateur (Flash, MaxMSP...).

Nous proposons également au bas de la page:

- Un câble USB
- Un bloc d'alimentation secteur optionnel

Documentation

A propos des modules Arduino™ et des platines Shield:

Les différents signaux d'entrées/sorties des modules Arduino™ sont accessibles via des connecteurs femelles(au pas de 2,54 mm). De platines optionnelles (appelées Platines Shield) vous permettrons (une fois enfichées sur les connecteurs femelles des Arduino™) de leur adjoindre de multiples possibilités et interfaces supplémentaires. Vous trouverez ci-dessous la liste des différentes catégories de platines shield que nous pouvons vous proposer:

Shield pour Prototypage

Ces derniers vous permettrons de faciliter le développement et les phases de prototypages.
>>> Cliquez ici pour plus consulter la liste complète

Shield Bus de communication

Ces derniers vous permettrons d'ajouter des possibilités de communication EThernet, CAN ou USB à votre module Arduino™. Cliquez ici pour plus consulter la liste complète

Shield Afficheurs

Ces derniers vous permettrons d'ajouter des possibilités d'affichage à votre module Arduino™.
Cliquez ici pour plus consulter la liste complète

Shield Radiofréquence

Ces derniers vous permettrons d'ajouter des possibilités de communications sans fil à votre module
Arduino™. Cliquez ici pour plus consulter la liste complète

Shield Robotique

Ces derniers vous permettrons de concevoir des robots ludiques sur la base de votre module Arduino™.
Cliquez ici pour plus consulter la liste complète

Shield GPS / GSM

Ces derniers vous permettrons d'ajouter des possibilités de réception GPS ou de communication GSM/GPRS à votre module Arduino™. Cliquez ici pour plus consulter la liste complète

Shield Stockage mémoire

Ces derniers vous permettrons d'ajouter des possibilités de stockage mémoire à votre module Arduino™.
Cliquez ici pour plus consulter la liste complète

Shield Interface Home/Machine

Ces derniers vous permettrons d'ajouter périphériques permettant la création d'interfaces homme/ machine à votre module Arduino™. Cliquez ici pour plus consulter la liste complète

Shield Musique / Voix / Vidéo

Ces derniers vous permettrons d'ajouter des possibilités de restitution de fichiers audios, de reconnaissance vocale ou vidéo à votre module Arduino™.
Cliquez ici pour plus consulter la liste complète

Ouvrage Techniques

Nous proposons également une gamme complète d'ouvrages technique sur les modules Arduino™.
Cliquez ici pour plus consulter la liste complète

Boîtiers pour Arduino™

Nous proposons également une gamme complète de boîtier et de support pour votre module Arduino™.
Cliquez ici pour plus consulter la liste complète

Nous proposons désormais en option un ouvrage technique en FRANCAIS qui se propose d’expliquer le concept de l'Arduino et de ses cartes de base.

Ce dernier expose les grands principes de la programmation et de l'interfaçage avec le monde extérieur au moyen de cartes d’extension (appelées shields).

Il est illustré avec des exemples de mise en œuvre et des informations tech-niques pour développer ses propres shields - Voir plus d'informations au bas de la page ou cliquez ici pour un accès direct.

Le tarif ci-dessous concerne la platine Arduino™ Mega2560 seule:
