Afficheur 7 segments RVB (25 mm)

Afficheur 7 segments RVB (25 mm)

ADA1399
Disponible
21,45 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


17,88 € HT

Anode commune - RVB

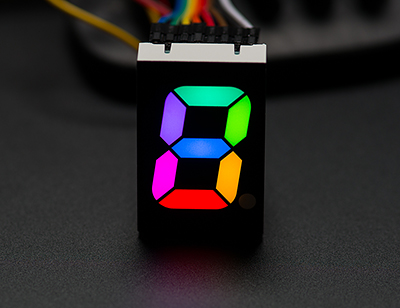

Cet afficheur 7 segments RVB dispose de 3 leds RVB (Rouge, verte et Bleue) par segment (soit un total de 21 leds). Ce modèle à anode commune nécessite le pilotage de 21 cathodes (soit la disponibilité d'au moins 21 ports sur votre microcontrôleur pour pouvoir piloter la couleur de chaque segment !).


Pour palier à ce problème nous vous conseillons de chaîner 3 circuits intégrés 75HC595 (ou similaires) afin que vous puissiez ainsi piloter jusqu'à 24 broches.

Dès lors il vous sera possible de gérer cet afficheur avec seulement 3 broches via une simple lisaison SPI.
Idéal pour une utilisation avec un microcontrôleur Arduino, PIC, etc...




(Face arrière)


- Dimensions: 35,5 x 24 x 8,7 mm
- Hauteur digit: 25,4 mm
- 25 broches (pas 2,54 mm)
- Seul les 7 segments sont pilotables (le "point décimal" n'est pas exploitable)
