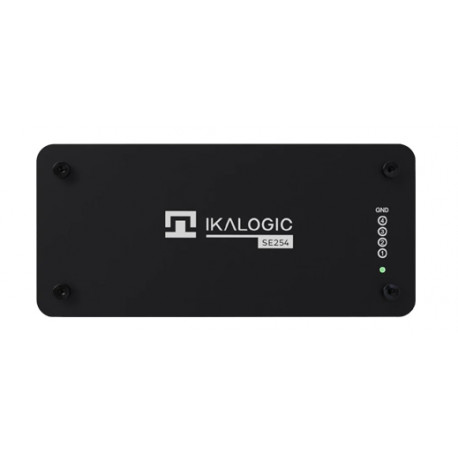

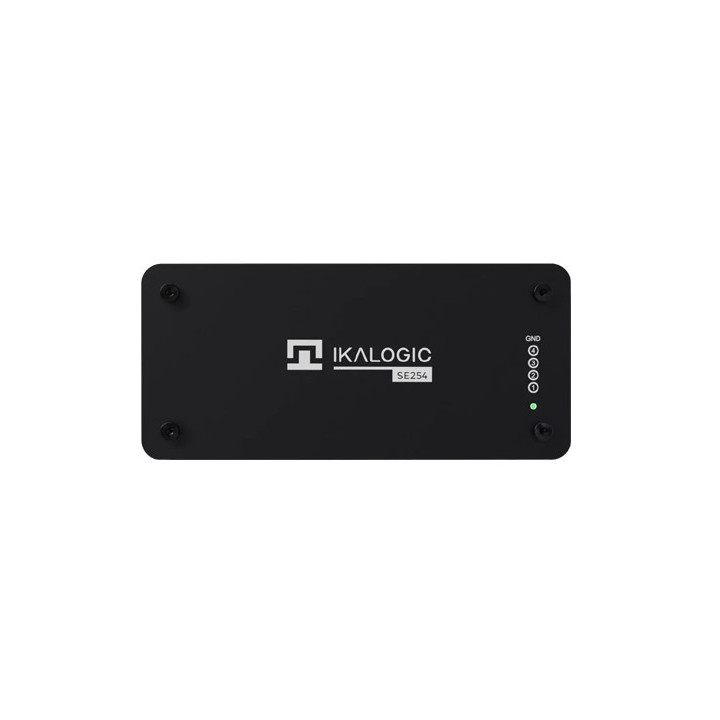

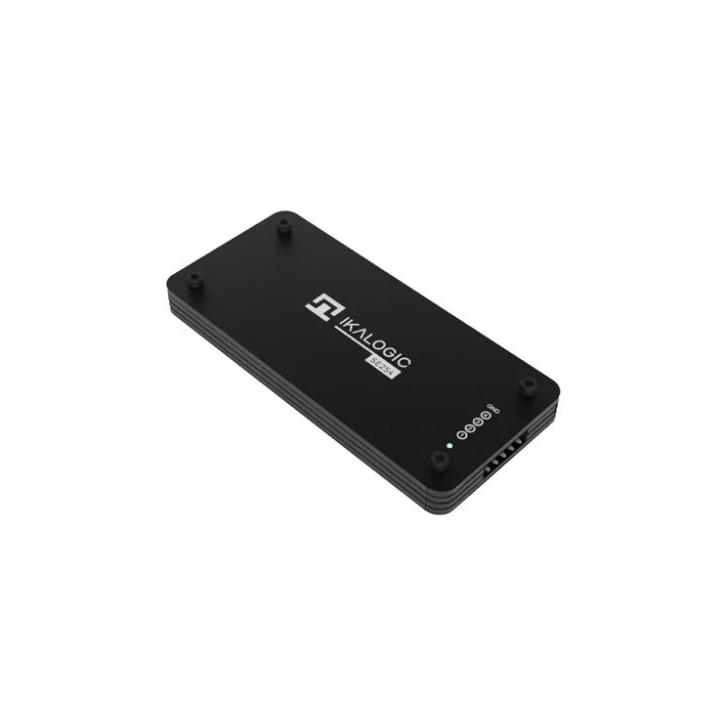

Analyseur logique USB 4 canaux 250 MHz SE254

Le SE254 est un analyseur logique USB 4 canaux conçu pour l’éducation, les makers et les débutants en systèmes embarqués. Il offre un échantillonnage haute résolution jusqu’à 250 MHz (4 ns), avec mémoire embarquée compressée pour des captures longues et précises. Alimenté via USB 2.0, il fonctionne sous Windows, macOS et Linux via le logiciel ScanaStudio, sans pilote à installer.

SE254 Analyseur logique 4 canaux, 250 MHz, portable et robuste

Le SE254 d’Ikalogic est un analyseur logique USB 4 canaux compact, robuste et abordable, spécialement conçu pour l’éducation, les passionnés et les projets embarqués de niveau débutant. Il permet de capturer des signaux numériques jusqu’à 250 MS/s avec une résolution de 4 ns et propose des capacités avancées de déclenchement grâce à la technologie Flexitrig®.

Caractéristiques techniques

• Nombre de canaux : 4 canaux numériques
• Fréquence d’échantillonnage : jusqu’à 250 MS/s
• Résolution temporelle : 250 MHz (4 ns), fréquence fiable jusqu’à 50 MHz en usage continu
• Mémoire embarquée : 256 Mb HyperRAM (avec compression)
• Entrées logiques : 200 kΩ // 8 pF
• Seuil d’entrée réglable : de 1,1 V à 5 V (pas de 100 mV)
• Plage de tension supportée : ±25 V
• Connectivité : USB 2.0 micro‑B (fonctionnement sans driver sur Windows, macOS et Linux)
• Alimentation: 5 Vcc via USB
• Consommation : < 150 mA

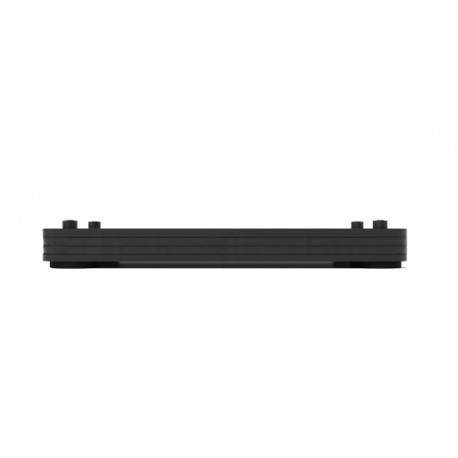

• Boîtier robuste en FR4
• Livré avec cordon de mesure (25 cm env.) et câble USB
• Dimensions: 87,4 x 39,95 x 11,19 mm
• Poids : 35 g

Pourquoi choisir le SE254 ?

• Prise en main rapide (plug & play, sans drivers)
• Interface logicielle claire et puissante
• Facile à utiliser : ScanaStudio encode et décode divers protocoles comme SPI, I²C, UART…
• Déclencheurs avancés : front, largeur d’impulsion, pattern, protocoles…
• Mémoire embarquée avec compression = longues captures
• Robuste, compact, idéal pour le transport ou les bancs scolaires
• Ultra‑portable : pèse seulement 35 g, dimensions réduites, USB‑alimenté idéal pour usage mobile
• Conçu pour résister aux environnements scolaires ou de bricolage
• Tarif abordable

Applications recommandées

• Enseignement de l’électronique numérique et des protocoles embarqués
• Apprentissage des protocoles série (I²C, SPI, UART…)

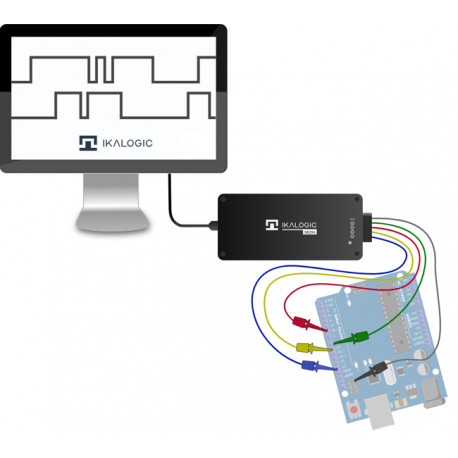

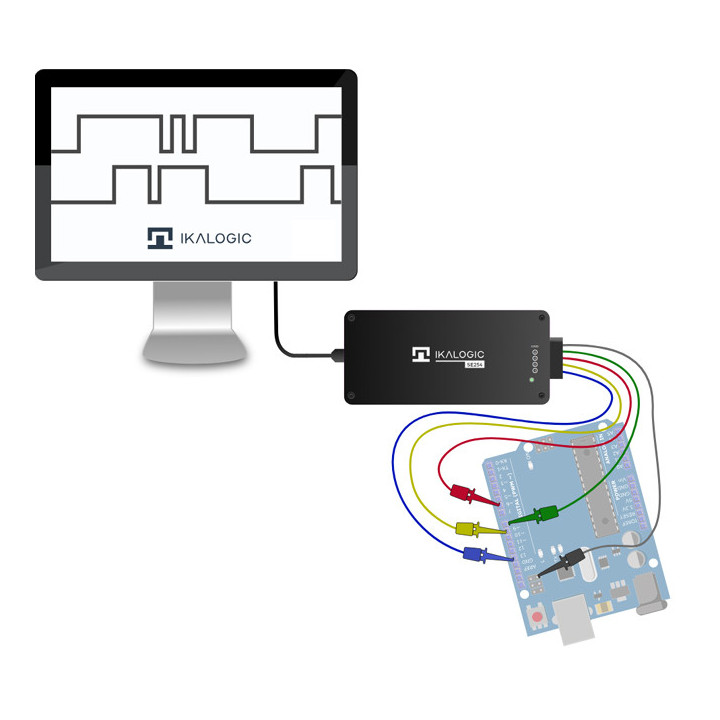

• Projets étudiants à base de microcontrôleur (Arduino, Raspberry Pi, STM32,…)
• Débogage de systèmes embarqués (microcontrôleurs, capteurs, etc.) et prototypage DIY
• Captures longues sur signaux lents (jusqu’à 50 secondes en I²C 100 kHz)
• Ateliers maker et STEM

Logiciel Scanastudio (téléchargeable gratuitement)

• Disponible sur Windows, macOS et Linux
• Interface intuitive, prise en charge de nombreux protocoles
• Déclenchements avancés via Flexitrig® (multi-niveaux, séquences, pattern logique)
• Décodage en temps réel ou différé grâce à la compression mémoire
• Décodage natif de dizaines de protocoles (I²C, SPI, UART, JTAG, CAN FD, SWD, PWM, DMX‑512…).

Déclenchement intelligent (Flexitrig®)

Le système à double moteur de trigger A/B permet :

• Déclenchement sur changements logiques, fronts montants/descendants
• Largeur d’impulsion spécifique
• Séquences de patterns sur plusieurs canaux
• Déclenchement sur événements de protocole (SPI, I²C, etc.)
• Capture avec pré‑triggers pour analyser les événements précédents
• Jusqu’à 128 étapes de triggers peuvent être programmées pour du séquencement avancé.

Contenu du pack

• 1 x Analyseur SE254

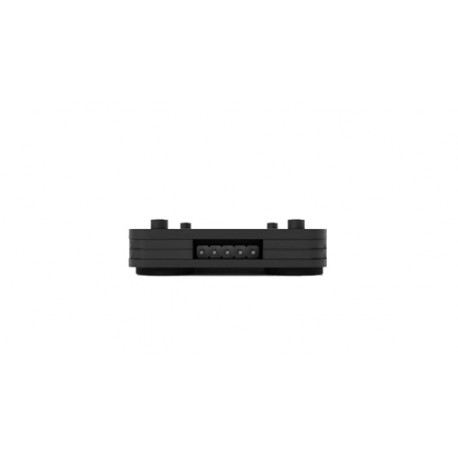

• 1 x Sonde de mesure à 5 grip-fils de couleur (4 signaux + 1 masse)
• 1 x Câble USB micro-B vers Type-A

Comparaison rapide

Le SE254 est aujourd’hui le successeur recommandé du SQ200 dans son segment


Le SE254 ne supporte pas le streaming en temps réel. Les données sont stockées localement puis transférées au PC via USB avec compression.
